Решил сменить подсветку шкафа. Тем более что родная подсветка жрёт электричество, греет воздух, и иногда приходится ездить и искать специальные безцокольные(со штырьками) лампочки накаливания на 12 вольт.
OLYMPUS DIGITAL CAMERA
В данном случае пара лампочек жрёт аж 36 ватт. При этом света не особо и много.
OLYMPUS DIGITAL CAMERA
А 5 ламп дневного света и светят неплохо и «жрут» чуть меньше.
В как раз без дела валялась светодиодная лента длиной 5 метров. Её и пустил в ход, отрезав кусок нужной длины.
OLYMPUS DIGITAL CAMERA
К ленте припаял какой-то блок питания(зарядник) на 12 вольт(500мА). И приклеил её по краю шкафа, благо лента шла с двустороннем скотчем.
OLYMPUS DIGITAL CAMERA
В итоге получилось вот так. Мне нравится.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
437 views

Один раз уже успел собрать лет двенадцать назад. И вот понадобился ещё один. Решил собрать по той же проверенной десятилетием схемы. Немного пошуршав по инету, схемку успешно нашёл.


Описание устройства:
В предлагаемом устройстве используется так называемый фазоимпульсный способ регулирования среднего тока через нагрузку. Он изменяется благодаря тому, что нагрузка подключается к сети не непосредственно, а электронным ключом через некоторое время после появления очередной полу-волны сетевого напряжения. Изменяя это время, потребляемую нагрузкой от сети мощность можно регулировать практически от нуля до максимума. Для лампы это означает изменение яркости ее свечения
При замыкании контактов выключателя S1 лампа L1 включается не сразу, а плавно в зависимости от емкости конденсатор C2. Это увеличивает срок службы самой лампы, т.к. мы знаем, что лампы обычно сгорают при включении — резком подключении напряжения.

Все резисторы на 0,25W, кроме R8, который на 2W. При монтаже расположите этот резистор в 2mm над поверхностью платы, чтобы не нагревались остальные детали. Конденсатор C1 пленочный, тринистор КУ202Л можно заменить на КУ202К, КУ202М, КУ202Н. Соблюдайте условия его включения в схеме. Подключите неправильно — работать не будет.
В корпусе, в котором Вы разместите устройство, обязательно просверлите отверстия для вентиляции, т.к. элементы R8, VS1 в процессе работы нагреваются.

Получившийся готовый регулятор мощности:


Пробовал регулировать температуру паяльника, обороты пылесоса(400Вт). Надеюсь и этот регулятор мощности прослужит также долго как и первый, которому уже больше 10-и лет.

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 4,00 out of 5)
Загрузка...
4 595 views

Как то скучая на работе — разговорился с электриком насчёт энергосберегающих ламп. Я рассказал, как пересаживал живые «колбы» на живую электронику. В конечном итоге он подкинул идею — попробовать подключить лампу дневного света (ЛДС). Ну что я могу сказать. Спасибо Ахат за идею. Ессно я решил испробовать и этот вариант.
Ахат даже выделил мне для этого эксперимента, живую ЛСД лампу(спасибо).
Итак начнём.
Для начала взял уже заведомо живую электронику из энергосберегающей лампы. Потом проверил тестером сколько Ом были нити накаливания у родной «колбы».
Сопротивление оказалось — R=13 Ом
Потом взял от другой энергосберегающей лампы со сдохшей электроникой — живую «колбу».
Замерил сопротивление нитей. Оказалось — 3 Ома!
Потом проверил сопротивление нитей накаливания ЛДС. Сопротивление оказалось тоже 3 Ома!

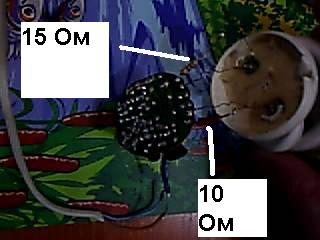

Напрямую подпаивать не стал рисковать. Порывшись среди деталей — нашёл пару резисторов на 10 Ом и 15 Ом. Их и припаял к плате в качестве балласта, т.к. у родной «колбы» было сопротивление нитей по 13 Ом.

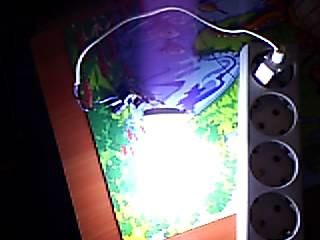

Подпаяв «чужую колбу» с сопротивлением нитей накаливания 3 Ома — проверил, как всё это работает.
Как оказалось — работает на УРА!!!



Отпаяв «колбу», подпаял — лампу дневного света. Урра!!! Всё работает!
Get the Flash Player to see this content.

По началу выдержал 10 секунд. Потом 30. Потом минуту. И потом 10 минут.
И каждый раз проверял нагрев деталей и самой ЛДС в районе нитей!

Единственное что я не понял!!!!
Я решил пару резюков поменять на одинаковые и большего сопротивления — 47 Ом.
Припаяв их вместо 10 и 15 Ом. Я включил всё это дело на 20 секунд. Выключив я проверил нагрев деталей. Резисторы по 47 Ом были очень горячими!!!!!!!!
С чем это связано я не понял.
Припаял обратно резисторы на 10 и 15 Ом. Нагрев их за 10 минут работы — градусов на 40%.
Если кто-то может объяснить почему так — пишем и разъясняем, т.к я уже подзабыл электронику.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
2 853 views

Собралась кучка электроники от неработающих ламп. Отпаяв «колбы» проверил состояние «нитей». Большинство были перегоревшими. В результате сортировки были отобраны колбы с «живыми нитями» (R~13 Ом). Ну и после перепайки на «живую электронику» — лампы были успешно запущены. Правда некоторые не совпадали по диаметру чтоб соеденить всё воедино. Но скотч или изолента решает эту проблему 🙂
Ниже смотрите пару фотографий, на которых показана коробка от китайской ноунэймовской лампочки со сдохшей электроникой и на другом фото — электроника с цоколем (Camelion) c припаянной колбой от китайской лампочки (диаметр не совпадает).


1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 4,00 out of 5)
Загрузка...
1 555 views

Решил тут набросать статейку про подключение автомобильного аккумулятора к источнику бесперебойного питания (ИБП), так как в последнее время народ стал частенько спрашивать и делать в последствии круглые глаза из за того, что это возможно 🙂
А началось всё с того, что как то за месяц раза три произошло отключение электроэнергии на время от 1-го часа до 3-х часов. И как следствие — нет кабельного телевидения, нет интернета (идёт через роутер), нет света, итд. В общем было очень темно и скучно дома 🙂 И вот после всего этого я задался целью — собрать источник резервного питания как минимум ватт на 500 и на время не менее 5 часов. Ну как говориться: мужик решил, мужик сделал.
Первым делом поискал среди своего «барахла» бесперебойник. И как итог, нашёл аж три штуки: АРС BackUPS Pro 420VA, NTT UPS-500N, Powercom KIN-425A. Из всего разнообразия естественно выбрал NTT UPS-500N.
Далее…

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 4,00 out of 5)
Загрузка...
3 974 views

Очередной сёрфинг по инету и очередная идея (жаль что не моя :() Человек на своём сайте объясняет как «тянуть бесплатное электричество» с телефонной розетки. Вот ссылка на его англоязычный сайт.
На многое конечно рассчитывать не приходится. Но всё таки — собранная лампа работает у меня дома как ночник или же когда вырубают свет, то она неплохо освещает хотя бы одну комнату. А так как она у меня включается длинным телефонным проводом, то её можно взять и в другие места 🙂 когда приспичит.
