В общем то данная тема больше интересна водилам служебных авто, чем частному лицу. Ибо частник пытается смотать пробег, а водилы служебных машин наоборот намотать. Интерес и тех и других вполне понятен 🙂
В общем принесли тут один не рабочий экземпляр для намотки пробега на автомобиле Mitsubishi Lancer. Ремонт занял буквально 5 минут, путём припаивания отвалившегося проводка. Но самое интересное и ужасное я узнал позже. Эта мелкая хреновина была куплена за 6 тыщ рублей!!!!!!!! В общем то для не разбирающегося чела может и нормально, но не для меня, тк я видел внутренности и знал из какого подножного говна оно состоит. Поэтому было принято решение срисовать схему и выложить в публичный доступ, чтобы в мире стало поменьше лохотронщиков.

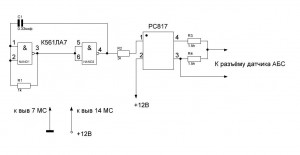

Итак сама схема!!!
mitsubishi_lancer_cheat
Стоимость всех деталей вместе если их покупать ~ 20 рублей. Но можно и так найти (дохлый БП от компа, помойка, итд)
Чуть позже могу сделать фотку, где под капотом оно подключается (в верхнем левом углу подкапотного пространства — разъём датчика АБС)
Ну и всё. Пользуйтесь.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
1 150 views

С мышью разобрались в прошлом посте. Теперь осталась разобраться с клавиатурой, т.к. родная амижная отсутствовала как класс. Опять же заказывать с ебая за немаленькие деньги (от 1500р и выше) как то не хотелось. Посмотрев на аминете в разделе хард, нашёл пару вариантов. Но остановился на варианте переходника собранном на мс at89c2051.
amiga_keyboard_01Сборку опять же производил без всяких плат, на коленке.
Прошивка контроллера — amiga keyboard firmware
После подключения, переходник заработал сразу.
OLYMPUS DIGITAL CAMERAВ темоусадочную трубку не стал запихивать. Засунул в коробочку из под какого то АТС-ого реле, так и оставлю. Проверил пару ps/2 клавиатур, все заработали нормально. В общем проверено — работает, рекомендую для сборки.

Инфа с оригинального сайта:
PC Keyboard to Amiga Adapter
notes on the programming of 8051 devices

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
733 views

Поскольку родная мышь была окончательно утеряна и возможности и шанса найти уже никакого, то пришлось искать схему по которой можно было бы подключить любую ПЦ мышь к Амиге. В общем то схем то полно. Но остановился на версии от RDC. Схему взял как для 5-и кнопочной мыши. Контроллер приобрёл PIC16F628A.
ps2m_2wheelСхема собирается без всяких печатных плат.
Контроллер прошивал следующей прошивкой — ps2m_5button
После первой прошивки, переходник не заработал. И как позже выяснилось из-за того что не были установлены определённые флаги при программировании, а конкретно следующие:

OSC = INTRC без CLKOUT
WDT = ON
LVP = OFF
MCLRE = OFF (digital I/O или что-нибудь в этом роде)

Остальные параметры не имеют значения.
После повторного программирования с необходимыми установленными флагами, контроллер заработал. Ну а далее запихнул собранную схему в термоусадочную трубку. И получилось вот так:
OLYMPUS DIGITAL CAMERAДаже УСБ мыши работают отлично через данный переходник. В общем доволен. Уж лучше, чем покупать родную Амижную мышь на ебае за 500-800 рублей. Бюджет этого кнтроллера -40 рублей + усб мышь с ближайшей помойки.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
1 058 views

Решил сделать три термометра для компов. Для двух серверов на работе в разных местах города и для домашнего медиацентра, для измерения температуры дома и на улице. Датчики заказал на ebay-е, 5штук за 180 рублей, что гораздо дешевле чем в местных магазинах электроники. Заказав ещё до нового года, датчики наконец то доехали, правда за 45 дней. Да ещё и приехали не просто DS1820 или DS18S20, а DS18B20. Но в общем то как оказалось это не проблема.

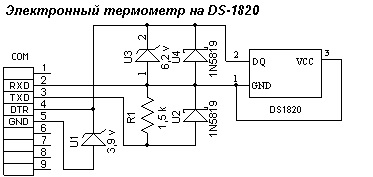

Собирал устройства по следующей схеме:


Стабилитроны взял те что были Zenner 3V9 и 6V2, остальное выдрано со старых плат.

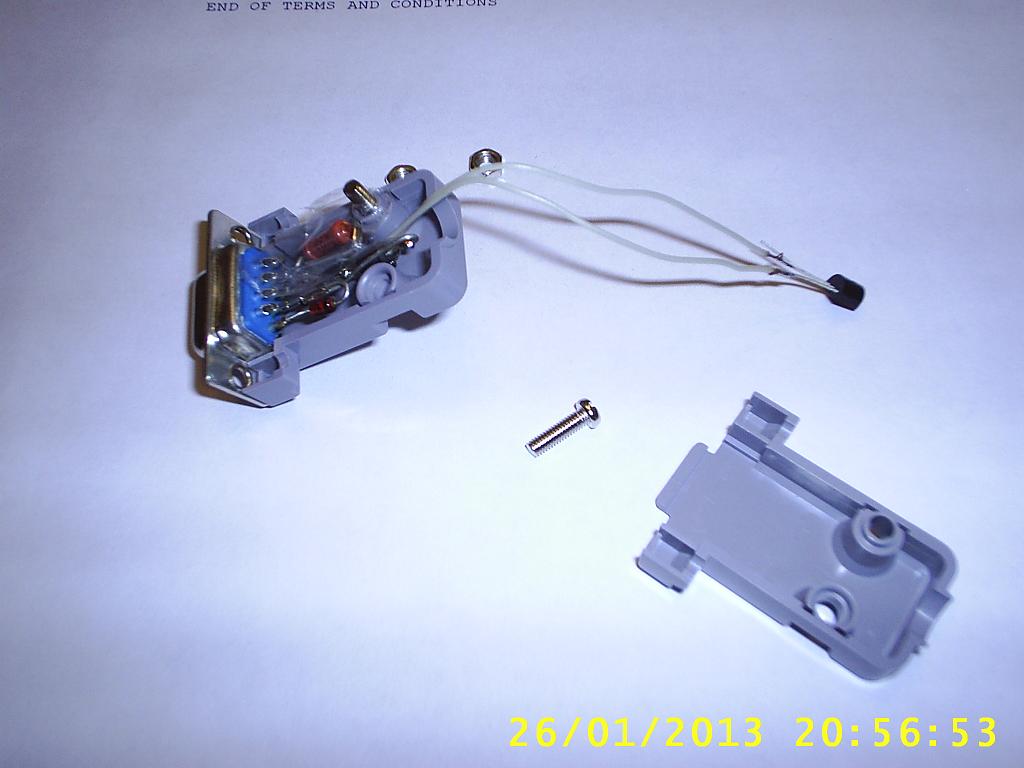

Все элементы спокойно поместились в корпусе разъёма DB-9.

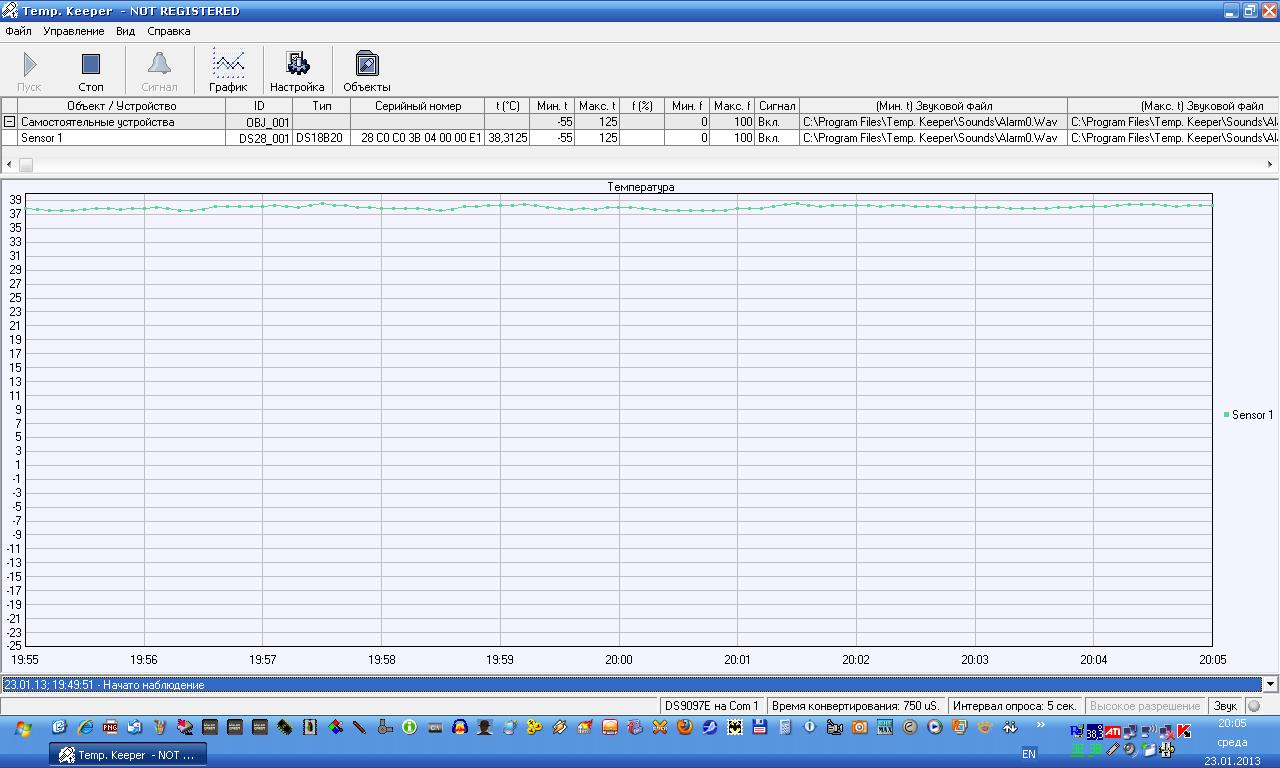

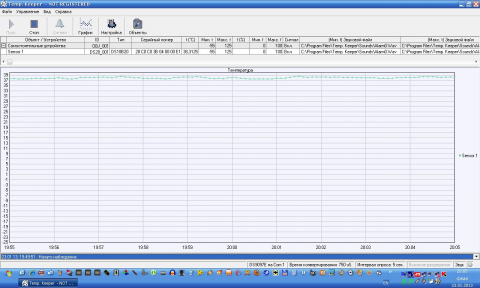

На венде установил программу «Temp Keeper». Датчик определился и стал показывать температуру.

Также попробовал второй датчик параллельно подпаять и проверить. Датчик успешно определился, и term-keeper стал показывать температуру с двух датчиков.
На серверах на FreeBSD, установил Digitemp. Но проверить работу там пока нет возможности, да и это тема отдельной статьи.

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 5,00 out of 5)
Загрузка...
4 979 views

После долгого мучения с адаптерами ELM-327, было выяснено что они толком не работают с «тазами». После чтения «инета» и поиска оптимальной и надёжной схемы, решение было найдено.

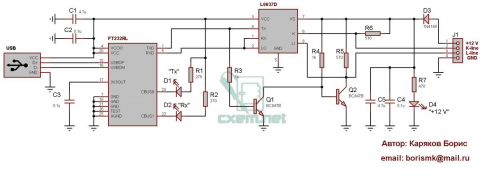

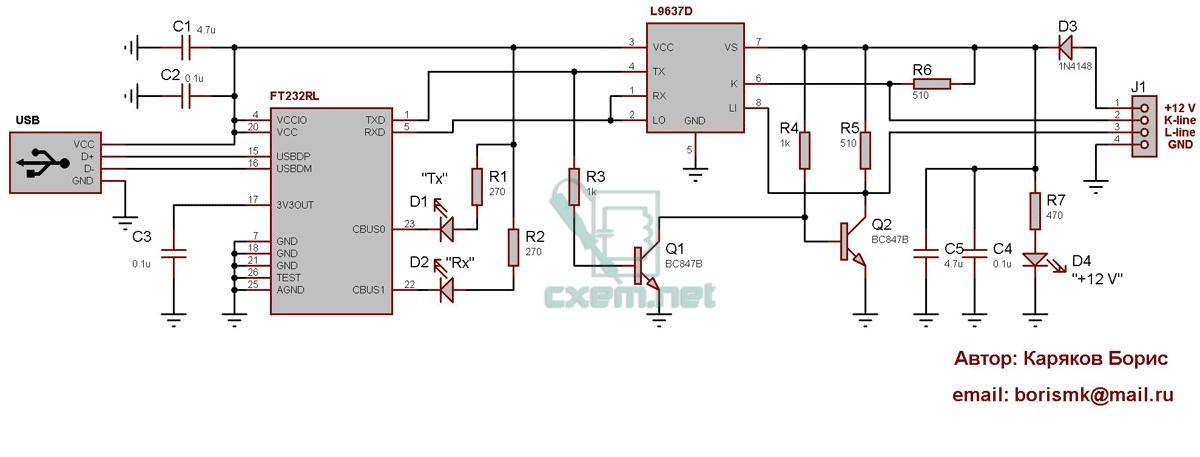

Собственно сама схема:

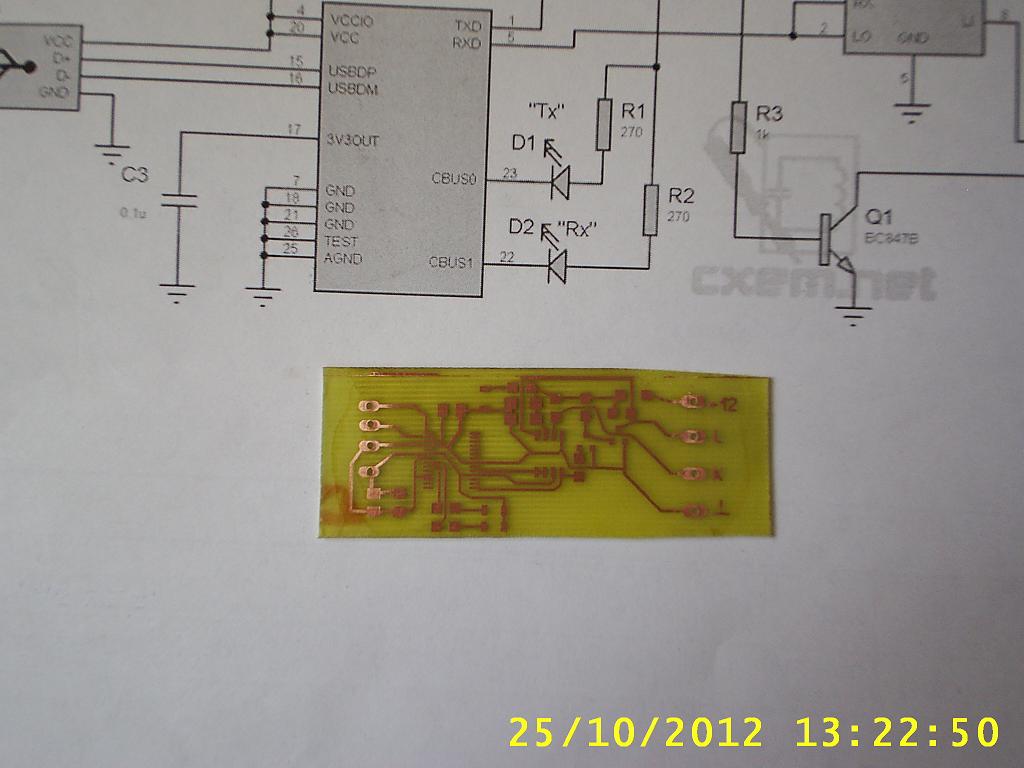

Плата была изготовлена за полчаса, методом лазерно-утюговой технологией.

Компонентов минимум. Единственная трудность с пайкой FT232, тк шаг ножек 0.65мм.

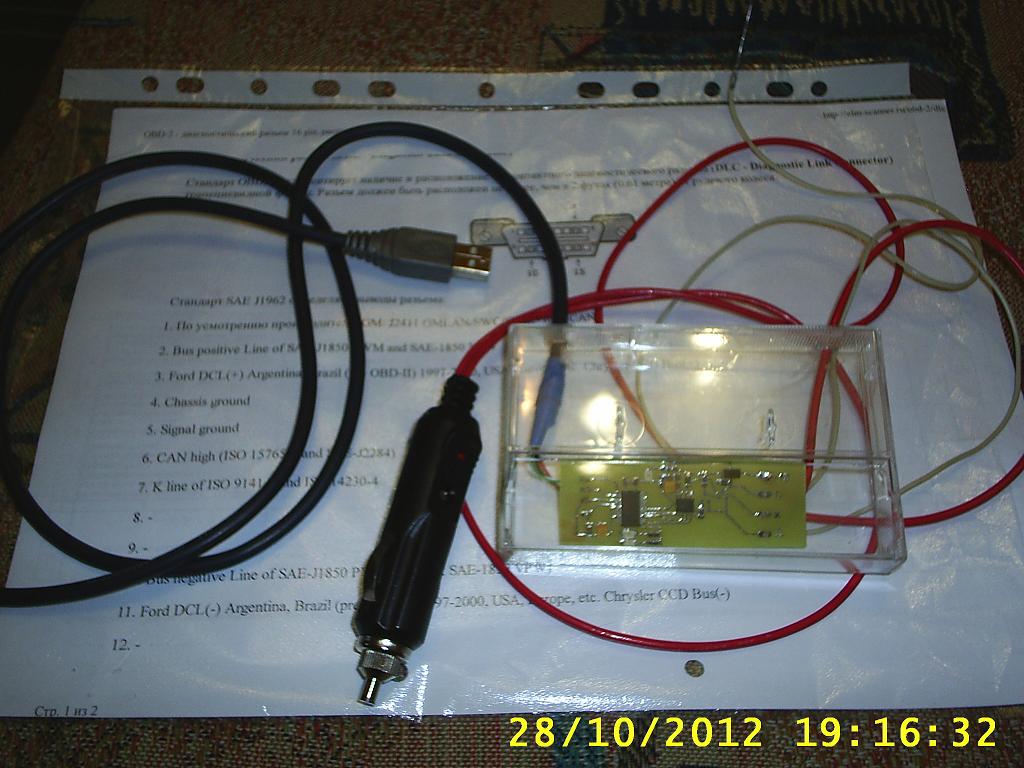

Но устройство было успешно собрано. Корпусом для начала послужит старый прозрачный подкассетник.

Устройство заработало сразу. Из программ использовал OpenDiag и ICD. Они отобразили всю необходимую мне информацию. Коды ошибок — отсутствовали, что порадовало.

Финансовые затраты:
FT232RL — 185p.
L9637D — 45p.
Остальные детали (резисторы, конденсаторы, светодиоды) были сняты со старых плат от вичестеров, принтеров и прочей непонятной техники.

Архив со схемой и печатной платой.
USB-K-line adapter archive

1 Star2 Stars3 Stars4 Stars5 Stars (3 votes, average: 5,00 out of 5)
Загрузка...
5 033 views

Один раз уже успел собрать лет двенадцать назад. И вот понадобился ещё один. Решил собрать по той же проверенной десятилетием схемы. Немного пошуршав по инету, схемку успешно нашёл.


Описание устройства:

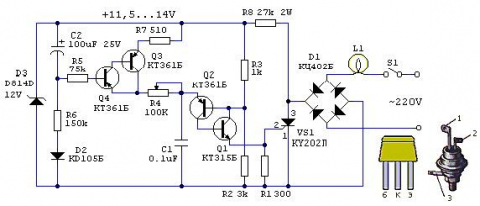

В предлагаемом устройстве используется так называемый фазоимпульсный способ регулирования среднего тока через нагрузку. Он изменяется благодаря тому, что нагрузка подключается к сети не непосредственно, а электронным ключом через некоторое время после появления очередной полу-волны сетевого напряжения. Изменяя это время, потребляемую нагрузкой от сети мощность можно регулировать практически от нуля до максимума. Для лампы это означает изменение яркости ее свечения
При замыкании контактов выключателя S1 лампа L1 включается не сразу, а плавно в зависимости от емкости конденсатор C2. Это увеличивает срок службы самой лампы, т.к. мы знаем, что лампы обычно сгорают при включении — резком подключении напряжения.

Все резисторы на 0,25W, кроме R8, который на 2W. При монтаже расположите этот резистор в 2mm над поверхностью платы, чтобы не нагревались остальные детали. Конденсатор C1 пленочный, тринистор КУ202Л можно заменить на КУ202К, КУ202М, КУ202Н. Соблюдайте условия его включения в схеме. Подключите неправильно — работать не будет.
В корпусе, в котором Вы разместите устройство, обязательно просверлите отверстия для вентиляции, т.к. элементы R8, VS1 в процессе работы нагреваются.

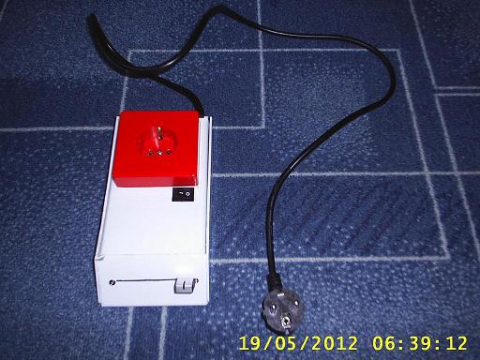

Получившийся готовый регулятор мощности:


Пробовал регулировать температуру паяльника, обороты пылесоса(400Вт). Надеюсь и этот регулятор мощности прослужит также долго как и первый, которому уже больше 10-и лет.

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 4,00 out of 5)
Загрузка...
4 595 views

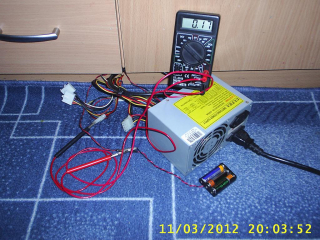

После покупки радиостанций, встал вопрос о зарядке шести(6) аккумуляторов за раз. Просто приделывать боксы для аккумуляторов к заряднику на два аккума, не стал. Тк зарядник врядли выдержит дополнительную нагрузку.

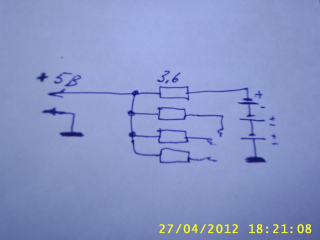

Немного поразмыслив и покопавшись в закромах….был найден старый, но работающий АТ блок питания. К нему и решил приделать четыре бокса для батареек ААА, как есть. То есть без каких либо переделок. Единственное, что пришлось сделать, так это подпаять балластные сопротивления. Один резистор 3.6 Ом, на каждый бокс. И подключить всё это дело на 5 вольт компьютерного блока питания. Конечно такой зарядник наверное не лучшим образом сказывается на ресурс аккумуляторов. Но нам то нужен другой результат! Зато теперь таким вот образом, я могу заряжать до 12 аккумуляторов за раз. Зарядку произвожу как обычно, в течении 12 часов.

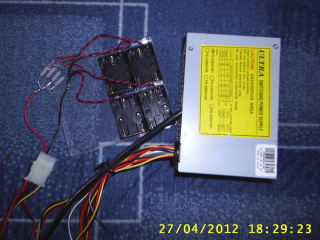

И в придачу пара фоток:




В общем вот такой вот «колхоз» получился. Но зато работает это!

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
1 235 views

«Гуляя по инету» наткнулся на схемку металлодетектора.(Ссылка на оригинальную статью — http://vrtp.ru/index.php?act=categories&CODE=article&article=2476)
И вот она очередная, достаточно интересная конструкция на микроконтроллере.

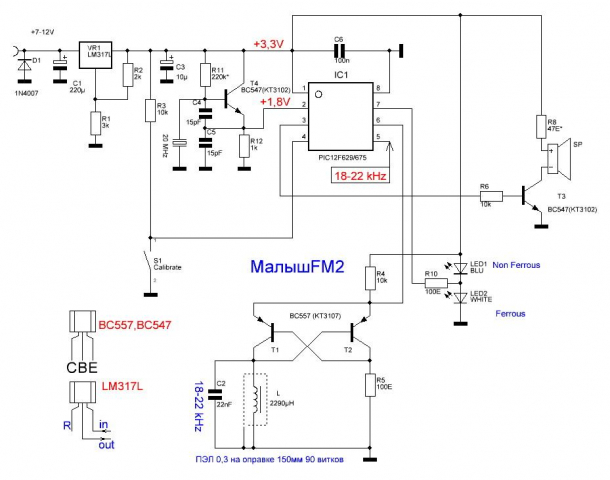

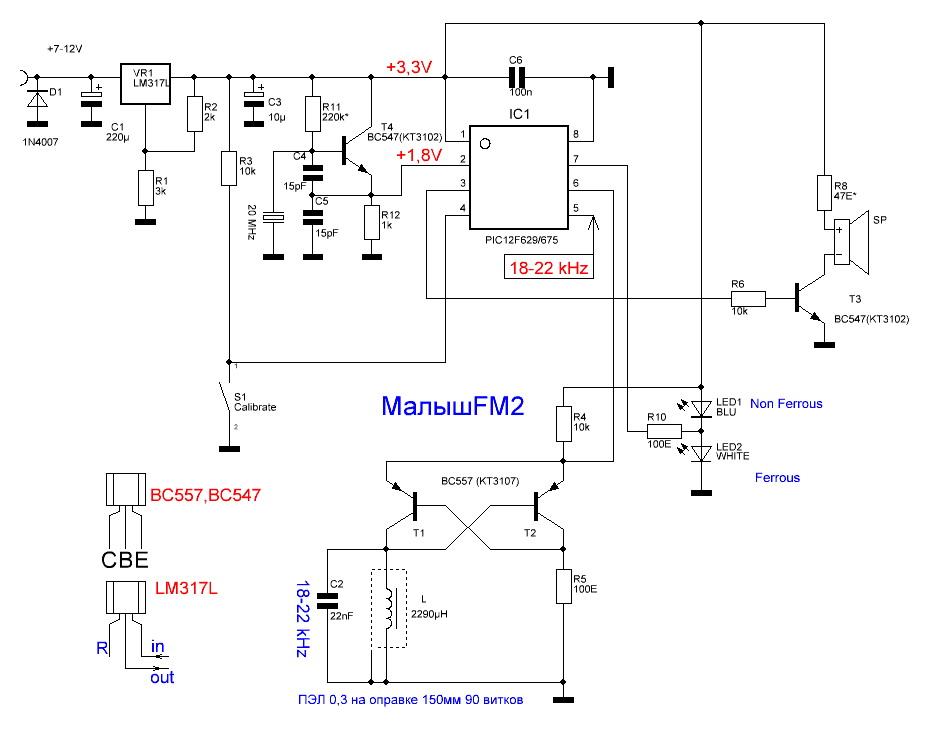

Схема детектора, на удивление проста. Да и со стабильностью у неё всё в порядке.


Изготовление платы заняло около часа. Дольше всего занял поиск нужных SMD компонентов на старых платах от убитых винтов и прочей дохлой электроники. Ну и ещё пришлось напрячься вспомнить как работать с Willem-им программатором.
В итоге плата была готова к работе уже часа через 4-е.
Корпус для металлодетектора — как то прислали года два назад, два халявных образца(с прорезиненными боками) от какой то конторы.

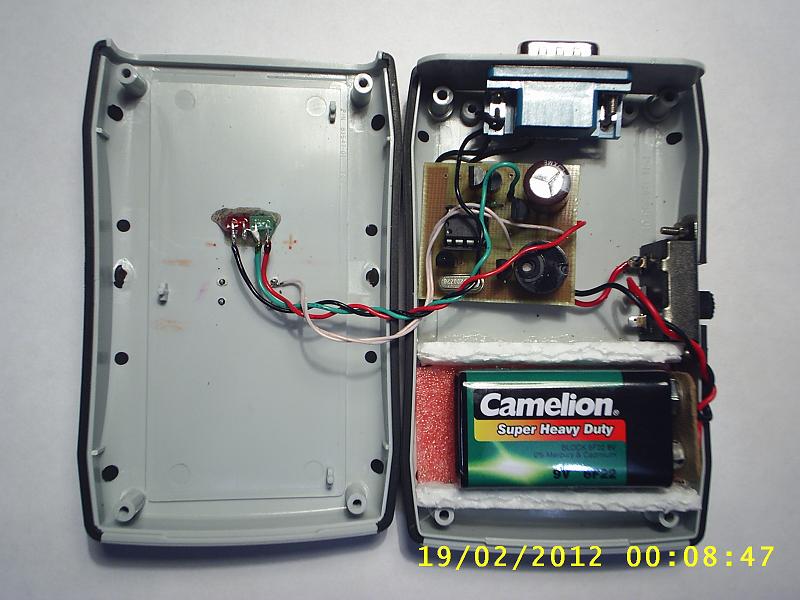

В общем получилось вот так:

Далее…

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 5,00 out of 5)
Загрузка...
21 328 views

Как обычно решил заняться какой нибудь хернёй и сделать охуенную хуйню.
В общем идею взял отсюда — http://vrtp.ru/index.php?act=categories&CODE=article&article=2481
Схема до безобразия проста!


Проебавшись пол дня (пока вспоминал как работать с программатором) результат таки был получен. И куча заебательско-автономной нервотрёпки недоброжелателям обеспечено.



Контроллер взял отсюда — http://blog.amigas.ru/?p=763
Прошивка контроллера для 12f629/675 и 12f683:
Sverchok 12F629
Sverchok 12F683_V2

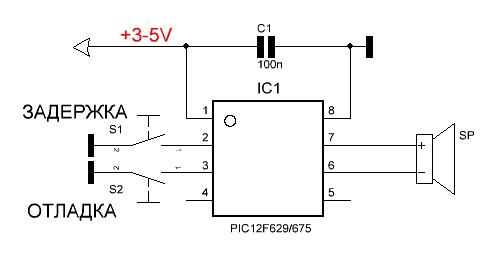

Ну и небольшое описалово:  режим отладки — если при старте нажата кнопка S1 начинает сверчать беспрестанно для настройки акустики(в оригинале статьи — всё наоборот!).

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
1 505 views

Решил тут набросать статейку про подключение автомобильного аккумулятора к источнику бесперебойного питания (ИБП), так как в последнее время народ стал частенько спрашивать и делать в последствии круглые глаза из за того, что это возможно 🙂
А началось всё с того, что как то за месяц раза три произошло отключение электроэнергии на время от 1-го часа до 3-х часов. И как следствие — нет кабельного телевидения, нет интернета (идёт через роутер), нет света, итд. В общем было очень темно и скучно дома 🙂 И вот после всего этого я задался целью — собрать источник резервного питания как минимум ватт на 500 и на время не менее 5 часов. Ну как говориться: мужик решил, мужик сделал.
Первым делом поискал среди своего «барахла» бесперебойник. И как итог, нашёл аж три штуки: АРС BackUPS Pro 420VA, NTT UPS-500N, Powercom KIN-425A. Из всего разнообразия естественно выбрал NTT UPS-500N.
Далее…

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 4,00 out of 5)
Загрузка...
