«Гуляя по инету» наткнулся на схемку металлодетектора.(Ссылка на оригинальную статью — http://vrtp.ru/index.php?act=categories&CODE=article&article=2476)
И вот она очередная, достаточно интересная конструкция на микроконтроллере.
Схема детектора, на удивление проста. Да и со стабильностью у неё всё в порядке.
Изготовление платы заняло около часа. Дольше всего занял поиск нужных SMD компонентов на старых платах от убитых винтов и прочей дохлой электроники. Ну и ещё пришлось напрячься вспомнить как работать с Willem-им программатором.
В итоге плата была готова к работе уже часа через 4-е.
Корпус для металлодетектора — как то прислали года два назад, два халявных образца(с прорезиненными боками) от какой то конторы.
В общем получилось вот так:

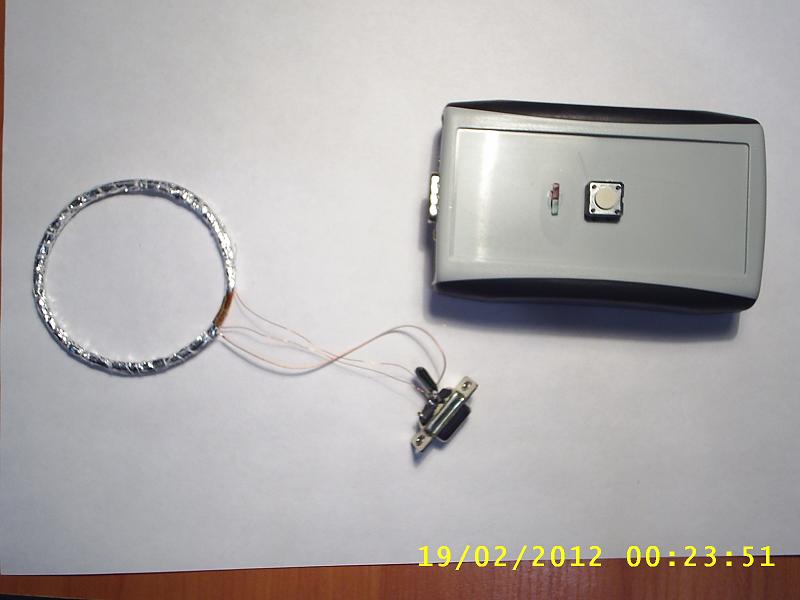

Вот в сборе и с недоделанной катушкой:
Отдельно о катушке:

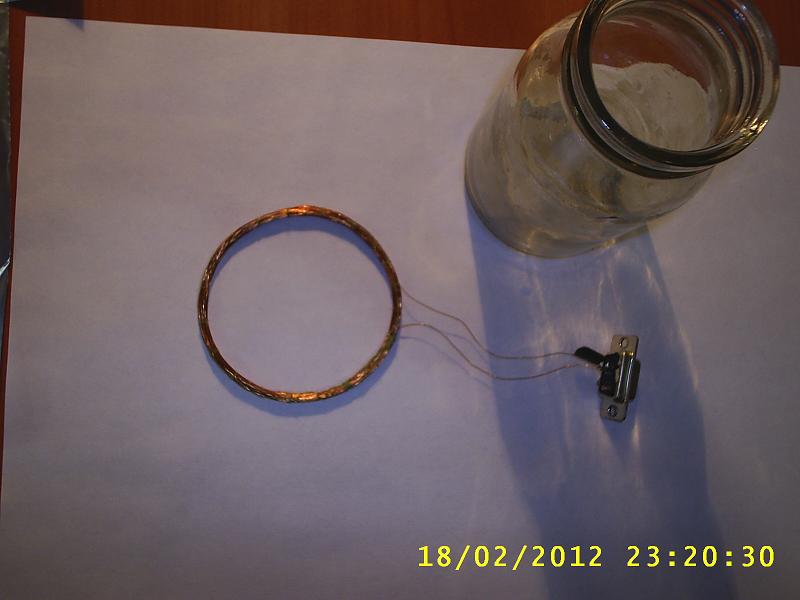

Мотал катушку на стеклянной банке из под сметаны(раритет ещё тот 🙂 ). Но можно и на бутылке из под пива. В общем у кого что есть. Диаметр намотки 70мм и количество витков — 150.

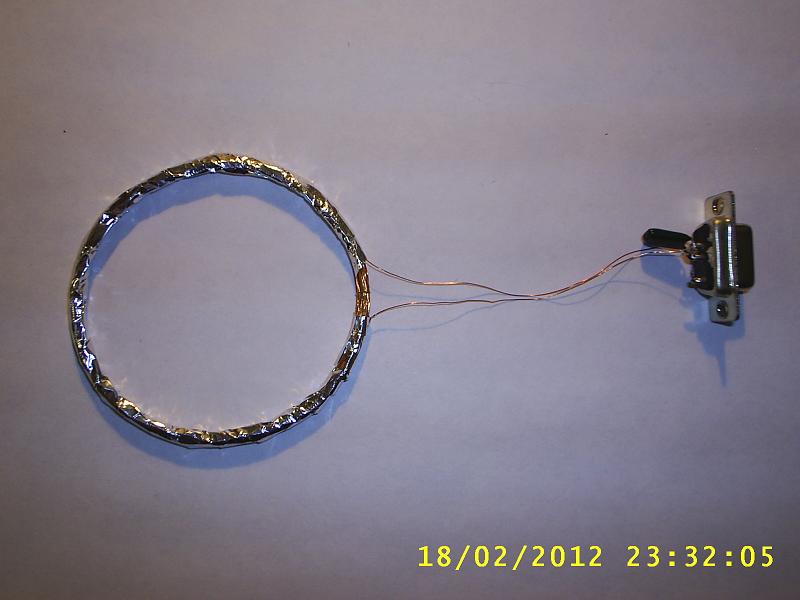

После намотки, катушку фиксирую ниткой. И в добавок лаком для волос. Поверх наматываю алюминиевую фольгу.

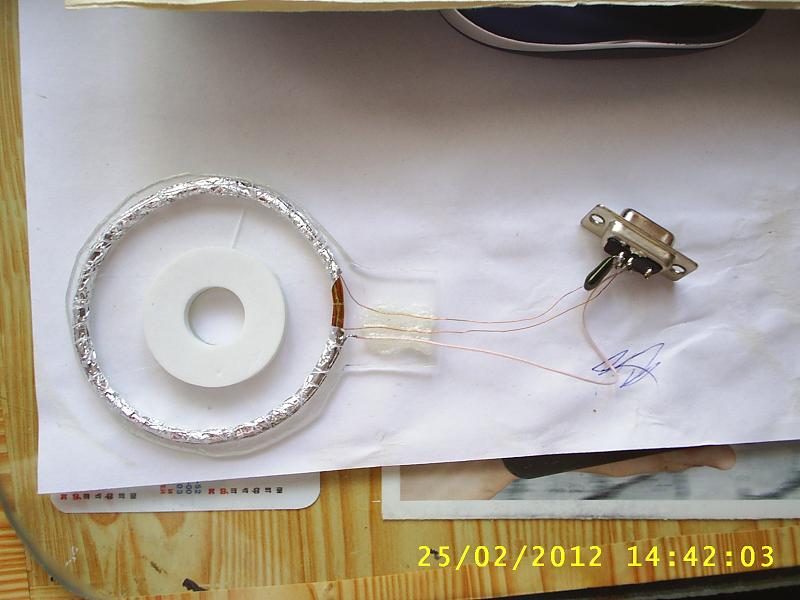

Далее поверх фольги укладываю облуженный провод и опять фиксирую нитками. Готовую катушку приклеил к форме вырезанной из прозрачного CD диска (обычно лежат с CD в самом низу и сверху). Остаётся закрыть сверху такой же формой.

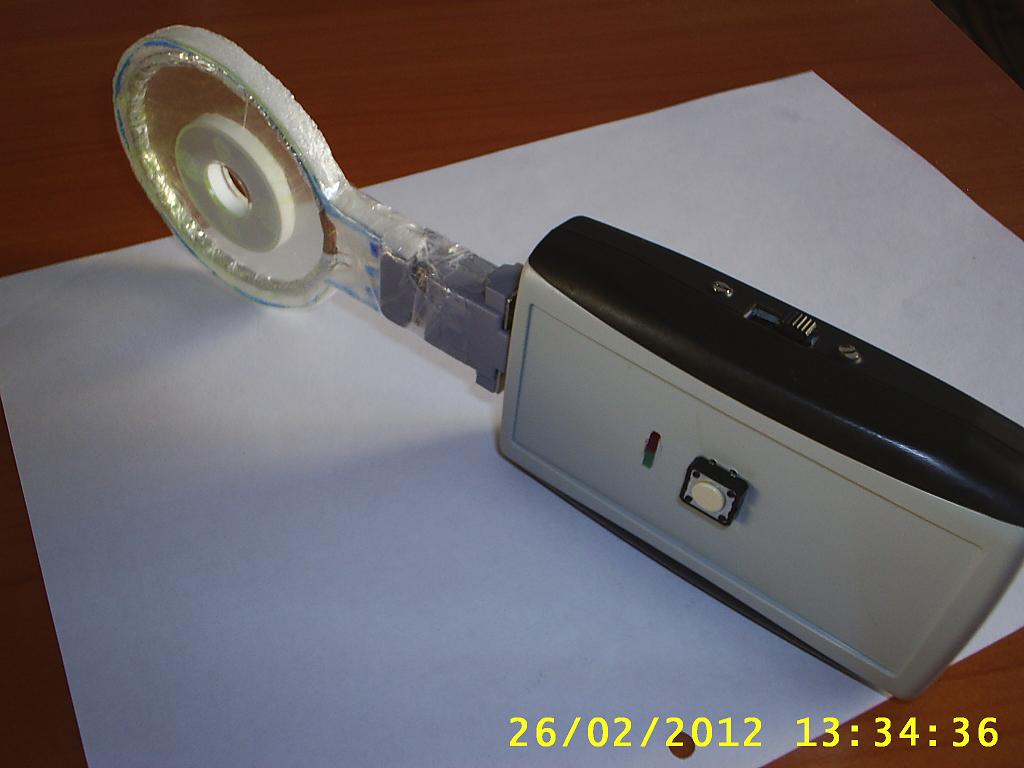

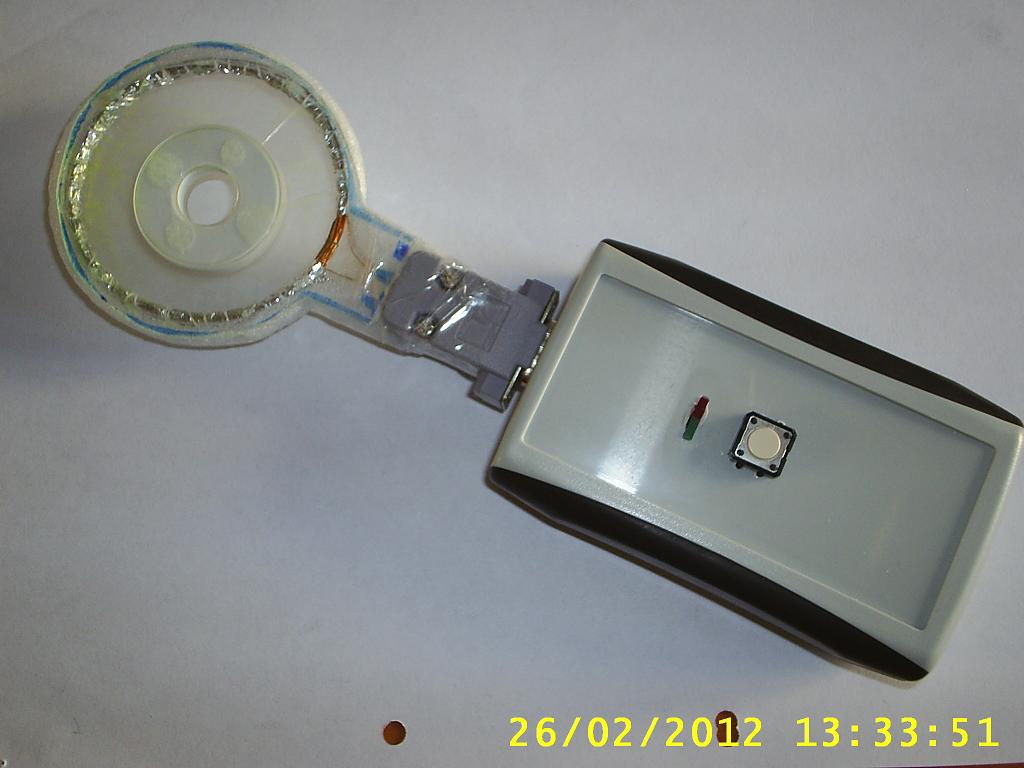

И вот полностью готовая катушка вместе с прибором.
А вот и таблица чувствительности металлоискателя с данной катушкой:
| Предмет | Устойчиво (см.) |
Не устойчиво (см.) |
| 1 копейка СССР |
4 | 5 |
| 3 копейки СССР |
6 | 7 |
| 1 цент США |
5 | 6 |
| 50 коп Россия |
3.5 | 4 |
| 1 рубль Россия |
4 | 4.5 |
| 2 рубля Россия |
5.5 | 6 |
| 5 рублей Россия |
7 | 8 |
| банка из под пива |
12 | 13 |
| латунная болванка Д=6см В=5см |
13 | 14 |
