Рубрика: Электроника

Я уже писал однажды, что с ебэя пришла камера в нерабочем состоянии. Позже выяснил, что у камеры просто сдохший аккумулятор. Пришлось его изъять из камеры. Видно что аккумулятор «свежий»! Но видимо при пересылке камера была включена, что и убило аккум «наcмерть». Кстати. Подобный аккумулятор увидел в «Электронике». Но ценник просто убийственный — 300 рублей…ну его на хуй.


Успешно отрезав аккумулятор и подпаяв провода, вывел их наружу камеры. В качестве аккумулятора — взял старый от сотового телефона Motorola C380. И подпаяв соотвественно плюс к плюсу и минус к минусу, всё собрал в «кучку» 🙂


Ну и естественно — шпионская камера вернулась к «жизни».

Вот чуть ниже скриншот с камеры(качество снимков как то не очень, но оно и не для этого в общем-то)  и видео(видео получается отлично, но здесь оно хуже тк я ужимал его)


Get the Flash Player to see this content.

И напоследок пямятка по установке даты:
1. Создаём в блокноте файл TAG.txt
2. И заполняем следующим:
[date]
2012/01/08
15:36:00
!!! После нулей во времени не делать переноса строки!!! Иначе время установится неправильно!!!

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 5,00 out of 5)
Загрузка...
2 004 views

Как то скучая на работе — разговорился с электриком насчёт энергосберегающих ламп. Я рассказал, как пересаживал живые «колбы» на живую электронику. В конечном итоге он подкинул идею — попробовать подключить лампу дневного света (ЛДС). Ну что я могу сказать. Спасибо Ахат за идею. Ессно я решил испробовать и этот вариант.
Ахат даже выделил мне для этого эксперимента, живую ЛСД лампу(спасибо).
Итак начнём.
Для начала взял уже заведомо живую электронику из энергосберегающей лампы. Потом проверил тестером сколько Ом были нити накаливания у родной «колбы».
Сопротивление оказалось — R=13 Ом
Потом взял от другой энергосберегающей лампы со сдохшей электроникой — живую «колбу».
Замерил сопротивление нитей. Оказалось — 3 Ома!
Потом проверил сопротивление нитей накаливания ЛДС. Сопротивление оказалось тоже 3 Ома!
Напрямую подпаивать не стал рисковать. Порывшись среди деталей — нашёл пару резисторов на 10 Ом и 15 Ом. Их и припаял к плате в качестве балласта, т.к. у родной «колбы» было сопротивление нитей по 13 Ом.
Подпаяв «чужую колбу» с сопротивлением нитей накаливания 3 Ома — проверил, как всё это работает.
Как оказалось — работает на УРА!!!



Отпаяв «колбу», подпаял — лампу дневного света. Урра!!! Всё работает!
Get the Flash Player to see this content.

По началу выдержал 10 секунд. Потом 30. Потом минуту. И потом 10 минут.
И каждый раз проверял нагрев деталей и самой ЛДС в районе нитей!

Единственное что я не понял!!!!
Я решил пару резюков поменять на одинаковые и большего сопротивления — 47 Ом.
Припаяв их вместо 10 и 15 Ом. Я включил всё это дело на 20 секунд. Выключив я проверил нагрев деталей. Резисторы по 47 Ом были очень горячими!!!!!!!!
С чем это связано я не понял.
Припаял обратно резисторы на 10 и 15 Ом. Нагрев их за 10 минут работы — градусов на 40%.
Если кто-то может объяснить почему так — пишем и разъясняем, т.к я уже подзабыл электронику.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
2 978 views

Собралась кучка электроники от неработающих ламп. Отпаяв «колбы» проверил состояние «нитей». Большинство были перегоревшими. В результате сортировки были отобраны колбы с «живыми нитями» (R~13 Ом). Ну и после перепайки на «живую электронику» — лампы были успешно запущены. Правда некоторые не совпадали по диаметру чтоб соеденить всё воедино. Но скотч или изолента решает эту проблему 🙂
Ниже смотрите пару фотографий, на которых показана коробка от китайской ноунэймовской лампочки со сдохшей электроникой и на другом фото — электроника с цоколем (Camelion) c припаянной колбой от китайской лампочки (диаметр не совпадает).


1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 4,00 out of 5)
Загрузка...
1 650 views

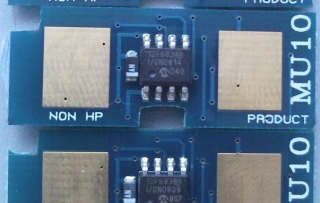

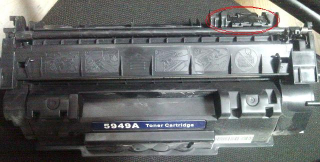

Решил тут на днях заняться сортировкой «БУ» картриджей на работе. Что то отправить в корзину, другие на разбор — чтобы достать магниты, ну и для заправки. Среди этой кучи — случайно обратил внимание на картриджи (переработка) с чипами. Взял лупу и посмотрел. На удивление чипы оказались — PIC12F683 — перепрограммируемый микроконтроллер. Ценник на такую микруху в магазине 40 рублей. Но большую ценность естественно представляет сам чип. Обнаружил я их на картриджах Q5949A.

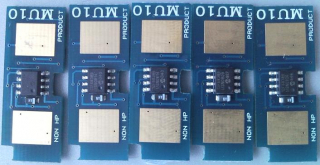

Насобирал таких чипов 8 штук(и ещё столько же выкинул по не знанию):

Осталось найти интересные схемные решения на данном чипе и реализовать их в жизнь.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
3 105 views

Хочу тут описать свои мучения по поводу восстановления начальных установок рутера ASUS WL500gP. Некоторые могут сказать…аааа что там восстанавливать? зашёл через админку да и сбросил или через кнопку «Reset». В принципе правильно. НО! Не в моём случае.
Итак начну.
Достался мне с работы не рабочий роутер. Не торопясь, месяца за три, я его вернул к жизни. А также, пришлось ещё и блок питания «подшаманить», тк он из той же серии что и дылинковские (5В/2А), которые долго не живут. Вернув роутер к жизни и включив его, хотел было войти в его «админку»….но не тут то было.
В то время когда он был ещё в работе, я его настроил так, что стояла МАК фильтрация(с других компьютеров не попадёш никак). По Wi-Fi роутер пускал мой смартфон(тк он был прописан) но ключ аутенфикации не проходил (баг Windows Mobile с WPA2 шифрованием). Жму кнопку «RESET» на задней стенке…..и ноль… ничего не изменяется, что очеь странно. Пытаюсь его прошить, в надежде что настройки вернуться в начальные значения. Выключаю роутер, жму и держу «Reset», включаю роутер и жду мигания(1/1сек) индикатора «Power». Всё. Роутер готов к «прошиванию».
Проеверяю доступен ли роутер:
ping 10.0.0.220

Доступен…… Начинаем прошивать:
tftp -i 10.0.0.220 put flashxxx.trx
Прошивка заливается за 5 секунд. И ещё 2-3 минуты прошивается. Ждём моргания! индикатора «ANT»!!!! Питание не трогаем.
Новая прошивка залилась. Но настройки остались. Блять….не мой день наверное…..
Пытаюсь вспомнить MAC адреса чтобы подделать их, но и этот вариант не проходит.
Проебавшись пару часиков…..вдруг осиняет идейка. Вспомнив, что веб-админка включена и на WAN — порту, подключаю ноут шнурком к нему и назначаю статический адрес из той подсети, что и прописана в рутере(а это я точно помню, что там статика и какой адрес). И о чудо. Вот она админская веб-панель. Захожу и сбрасываю все настройки в «дефолтные». Урррра. Еботне конец….
А вот теперь думаю. Если бы веб-админка была доступна только через LAN — порты. То, как попасть в неё, чтоб восстановить начальные установки? Жду идей…..

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
4 715 views

Купил данную камеру A4Tech PK-836MJ для домашнего видео регистратора. Покупал в мегаселе за 282 рубля. Очень поразили размеры. Практически с половину простого спичечного коробка. Плюс имеется встроенный микрофон.

При подключении к компьютеру, камера обнаружилась и всё что нужно было, установилось самостоятельно (действительно «Driver Free»). Но с программой видео-регистрации камера отказалась работать. После некоторого шаманства, таки нашёл способ заставить её работать.

Опишу по пунктам что делал. И пусть остаётся как памятка на будущее. Мало ли, вдруг придётся переносить на другой комп.

1. Установил (обновил) DirectX. Ставил — directx_feb2010_redist.exe — 109Мб
2. Скачал с сайта дрова под камеру — GS801TTR-IM_Magician.rar — 32Mb
3. С начала устанавливаем всё!!!!!!!! Потом делаем опять инсталл и выбираем пункт «Modify».
4. Next
5. Снимаем галку с «IM Magician»
6. Перезагружаемся
7. Теперь можно подключить камеру.
8. Запускаем нашу «прогу».
После всего этого, камера нормально заработала с программой видеорегистрации (иногда бывает нужно ещё зайти в меню -> Фильтр видезахвата и выбрать камеру).

Кадры с камеры, можете посмотреть здесь -> Камера №2.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
983 views

Решил тут набросать статейку про подключение автомобильного аккумулятора к источнику бесперебойного питания (ИБП), так как в последнее время народ стал частенько спрашивать и делать в последствии круглые глаза из за того, что это возможно 🙂
А началось всё с того, что как то за месяц раза три произошло отключение электроэнергии на время от 1-го часа до 3-х часов. И как следствие — нет кабельного телевидения, нет интернета (идёт через роутер), нет света, итд. В общем было очень темно и скучно дома 🙂 И вот после всего этого я задался целью — собрать источник резервного питания как минимум ватт на 500 и на время не менее 5 часов. Ну как говориться: мужик решил, мужик сделал.
Первым делом поискал среди своего «барахла» бесперебойник. И как итог, нашёл аж три штуки: АРС BackUPS Pro 420VA, NTT UPS-500N, Powercom KIN-425A. Из всего разнообразия естественно выбрал NTT UPS-500N.
Далее…

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 4,00 out of 5)
Загрузка...
4 243 views

Решил тут собрать тихий системный блок с низким энергопотреблением. Выбор пал на ITX вариант такого блока. Режим работы будет 24/7/365. Выполняемые функции — торренто-качалка, видео регистратор с трёх веб камер и как медиа-центр.
Далее…

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
4 310 views

Решили и купили LCD телевизор. Взяли модельку IZUMI TL26H615B. Теперь тестируем. В наличии куча входов…теперь думаю оживить и компьютер Amiga 1200 ибо теперь есть куда подключать. К тому же собрал ещё ITX вариант компьютера для торренто-качалки видео фильмов и интернет сервака. В как раз все входа в наличии 🙂

Диагональ в дюймах 26″
Вес 10,1 кг
Размеры 662 x 233 x 496 мм
Формат экрана 16:9
Разрешение 1366×768
Яркость 500 кд/кв.м.
Контрастность 800:1
Углы обзора 176°/176°
Время отклика 8 мс
Sleep Таймер 120 мин
ТВ стандарты SECAM /DK
Встроенный ТВ-тюнер +
Телетекст +
Nicam +
Блокировка кнопок +
Звук (стерео) 2 х 5Вт
Разъёмы Scart, AV, S-Video, VGA, PC Audio, HDMI, выход на наушники
Тип покрытия ROYAL черный лак
1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
645 views

Здесь буду публиковать информацию о скрытых возможностях WITU. Вернее это даже если правильнее сказать — инженерное меню.

Начнём:

1 — (*#0*#) — набор утилит для тестирования телефона. Разжёвывать тут смысла нет. И так всё ясно. Выход из программы тестирования — нажатие на клавишу отмены вызова.
2 — (*#0002*28346#) — Вы увидите всплывающее окошко, под названием «Утилита аудио контроля» Кликните Menu -> Normal -> Headset . Второй пункт Headphones , тут вы можете поменять: Громкость наушника: HP(04) (-db меньше громкость +db больше громкость.) Рекомендовано выставить 0db (level) Цифро-аналог: DAC(0C) Это влияет на громкость в целом mp3, видео, итд. Рекомендовано выставить 0db. Громкость радио: RVOL. Возможно громкость во время разговора. кликнуть menu -> apply, что бы применить изменения.
3 — (*#0206*8376263#) — показывает версию: PDA, Phone, H/W, RFCalDate.
4 — (*#197328640#) — Главное инженерное меню. Тут будьте осторожней 🙂
5 — (*#7465625#) — (запускает \Windows\Personalize.exe %LOCK_STATUS_INFO) Показывает статус Network, Service Provider, SIM or Corporation lock.
6 — (*#92782#) — (запускает \Windows\uamgr.exe) Показывает UA profile.
7 — (*#232337#) — (запускает \Windows\bthrftest.exe) Показывает Bluetooth RF tester and the device address.
8 — (*#32489#) — (тест GSM) Показывает — ciphering status and options to enable or disable it.
9 — (*#2263#) — (запускает \Windows\bandsel.exe -band) (тест GSM) Показывает — GSM band selection screen, with options Automatic [default], GSM 850, 900, 1800, 1900, 850/190 and 900/1800.
10 — (*#1234#) — (запускает \Windows\KSReset.exe #Version) Показывает версию PDA и Phone.
11 — (*#0782#) — (запускает \Windows\RTCViewer.exe) Настройка часов и сигналов.
12 — (*#0673#) — (запускает \Windows\PlaySound.exe) Тест звуковой подсистемы.
13 — (*#9090#) — (тест GSM) UART/USB settings.
14 — (*#0842#) — Тест вибро, подсветки, и Alert LED (кнопка включения).
15 — *#2580# — (тест GSM) Integrity settings.
16 — *#0228# — (тест GSM) Показывает детальную информацию о GSM status: Antenna signal power, served network mode, temperature, Battery, Voltage (Antenna ADC test)
17 — *#2222# — (тест GSM) Показывает the FTA hardware version.
18 — *#1111# — (тест GSM) Показывает FTA software version.
19 — *#0011# — (запускает \Windows\TestMode.exe) (тест GSM) Показывает детальную информацию GSM сети.
20 — *#06# — Показывает IMEI код.
21 — *#1*# — (запускает \Windows\Line_KeyTest.exe)
22 — (*#1546792*#) — Показывает админское меню установок (запускает \Windows\AdminSettings.exe).
23 — (*#81230*#) — пере-конфигурация аппарата — изменение страны, оператора.(ПРЕДУПРЕЖДЕНИЕ: ЭТО ЯВЛЯЕТСЯ ХАРД-РЕСЕТОМ АППАРАТА!!!)

В общем могу сказать одно — прежде чем что-то нажать — подумайте головой и не один раз 🙂

    Проверил данные коды на телефоне жены. Большинство подходят. А у неё Samsung Star S5230 /
