На днях перестал включаться роутер Asus wl-500gP. При проверке было выяснено, что помер блок питания.
Маркировка блока следующая:
UMEC UP0181B-05PE
Input: 100-240V
Output: +5V = 2.5A
12,5W MAX
При беглом осмотре — схемотехника блока питания напомнила дылинковские схемы со всеми вытекающими последствиями и соответствующими «болячками». Также оказался вздутый конденсатор, который не особо влияет на запуск блока питания.

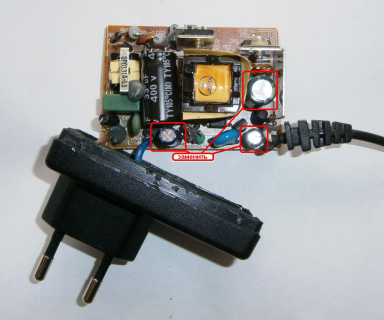

В итоге решил поменять три конденсатора, отмеченные кружочками.


После замены указанных деталей, блок питания запустился и роутер соответственно тоже заработал. Номиналы заменённых деталей не напишу т.к. уже не помню. Но факт остаётся фактом — ремонт блока питания роутера, обошёлся в 25рублей.
Схему не просите, т.к. её у меня нету.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
6 972 views

Решил сделать три термометра для компов. Для двух серверов на работе в разных местах города и для домашнего медиацентра, для измерения температуры дома и на улице. Датчики заказал на ebay-е, 5штук за 180 рублей, что гораздо дешевле чем в местных магазинах электроники. Заказав ещё до нового года, датчики наконец то доехали, правда за 45 дней. Да ещё и приехали не просто DS1820 или DS18S20, а DS18B20. Но в общем то как оказалось это не проблема.
Собирал устройства по следующей схеме:


Стабилитроны взял те что были Zenner 3V9 и 6V2, остальное выдрано со старых плат.
Все элементы спокойно поместились в корпусе разъёма DB-9.

На венде установил программу «Temp Keeper». Датчик определился и стал показывать температуру.

Также попробовал второй датчик параллельно подпаять и проверить. Датчик успешно определился, и term-keeper стал показывать температуру с двух датчиков.
На серверах на FreeBSD, установил Digitemp. Но проверить работу там пока нет возможности, да и это тема отдельной статьи.

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 5,00 out of 5)
Загрузка...
5 467 views

После долгого мучения с адаптерами ELM-327, было выяснено что они толком не работают с «тазами». После чтения «инета» и поиска оптимальной и надёжной схемы, решение было найдено.
Собственно сама схема:


Плата была изготовлена за полчаса, методом лазерно-утюговой технологией.

Компонентов минимум. Единственная трудность с пайкой FT232, тк шаг ножек 0.65мм.
Но устройство было успешно собрано. Корпусом для начала послужит старый прозрачный подкассетник.

Устройство заработало сразу. Из программ использовал OpenDiag и ICD. Они отобразили всю необходимую мне информацию. Коды ошибок — отсутствовали, что порадовало.

Финансовые затраты:
FT232RL — 185p.
L9637D — 45p.
Остальные детали (резисторы, конденсаторы, светодиоды) были сняты со старых плат от вичестеров, принтеров и прочей непонятной техники.

Архив со схемой и печатной платой.
USB-K-line adapter archive

1 Star2 Stars3 Stars4 Stars5 Stars (4 votes, average: 5,00 out of 5)
Загрузка...
5 645 views

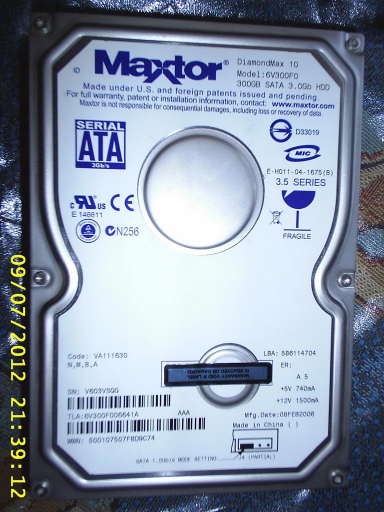

Попался в мои очумелые ручки, полудохлый HDD MAXTOR DiamondMAX 10, Model: 6V300F0, версия ПО — VA111630.
Винт запускался, раскручивался, но в биосе ни в какую не виделся. Чтение форумов дало надежду на один единственный шанс — перепрошивку.


Разыскал на просторах интернета «свежую прошивку». Распаковал содержимое на дискету. Вторую дискету отформатировал и сделал системной. С неё и загрузился. Далее вставил дискетку с прошивкой и действовал согласно инструкции, которая находится также в архиве с прошивкой и прошивальщиком.
После 5 минут возни, винт был удачно перепрошит. И в последствии определился биосом и стал нормально работать. Версия програмного обеспечения стало — va111900
Свежая прошивка для HDDVA111900

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
2 468 views

Один раз уже успел собрать лет двенадцать назад. И вот понадобился ещё один. Решил собрать по той же проверенной десятилетием схемы. Немного пошуршав по инету, схемку успешно нашёл.


Описание устройства:
В предлагаемом устройстве используется так называемый фазоимпульсный способ регулирования среднего тока через нагрузку. Он изменяется благодаря тому, что нагрузка подключается к сети не непосредственно, а электронным ключом через некоторое время после появления очередной полу-волны сетевого напряжения. Изменяя это время, потребляемую нагрузкой от сети мощность можно регулировать практически от нуля до максимума. Для лампы это означает изменение яркости ее свечения
При замыкании контактов выключателя S1 лампа L1 включается не сразу, а плавно в зависимости от емкости конденсатор C2. Это увеличивает срок службы самой лампы, т.к. мы знаем, что лампы обычно сгорают при включении — резком подключении напряжения.

Все резисторы на 0,25W, кроме R8, который на 2W. При монтаже расположите этот резистор в 2mm над поверхностью платы, чтобы не нагревались остальные детали. Конденсатор C1 пленочный, тринистор КУ202Л можно заменить на КУ202К, КУ202М, КУ202Н. Соблюдайте условия его включения в схеме. Подключите неправильно — работать не будет.
В корпусе, в котором Вы разместите устройство, обязательно просверлите отверстия для вентиляции, т.к. элементы R8, VS1 в процессе работы нагреваются.

Получившийся готовый регулятор мощности:


Пробовал регулировать температуру паяльника, обороты пылесоса(400Вт). Надеюсь и этот регулятор мощности прослужит также долго как и первый, которому уже больше 10-и лет.

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 4,00 out of 5)
Загрузка...
5 688 views

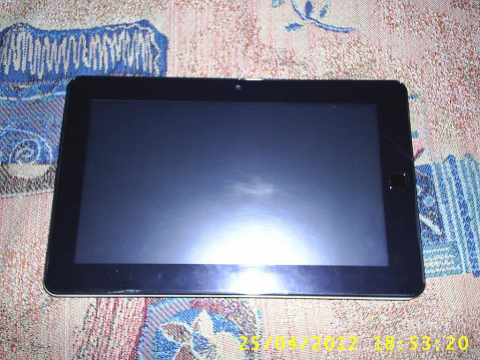

Поскольку это чудо техники продать не удалось, то решено было разобрать данный девайс и как то может быть чуток улучшить.

Для начала опишу что за зверь у меня:
10.1″ superpad 3 android 2.3 tablet pc flytouch 3 GPS 512MB 4GB to 16GB laptop
Модель P041
Версия андроид: 2.2-20110529
Ядра: 2.6.32.9
root@localhost#154
Номер сборки: FRF85B-Flavio ed. v0.2
(это уже после прошивки!!!)
Девайс выключен, на зарядке — горит красный
Девайс включен — горит синий
Девас включен, на зарядке — горит красный и синий (очень похоже на фиолетовый)
Зарядка на 9 вольт.

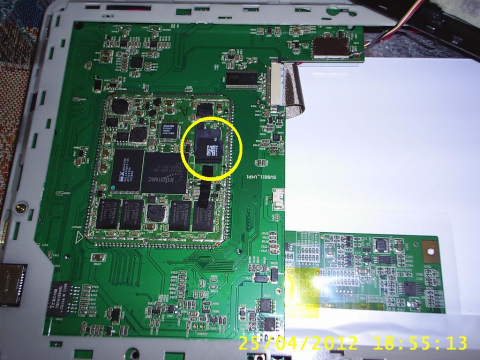

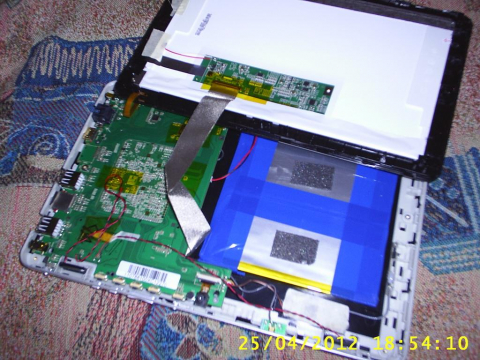

Для начала полностью разобрал планшет. И обнаружил там карту памяти 4GB 4-го класса, вставленную в разъём. Естественно первая мысль — поменять на большего объёма и класса.




Из прошивок взял вот эту — http://www.mediafire.com/?n8c5fm5nzzm99
И с помощью WinImage записал скачанный образ на microSD карту объёмом 8Гб и классом 10. Далее просто вставляем подготовленную карту вместо старой малого объёма и тормозной к тому же.
Первое ощущение — планшет стал на порядок быстрее грузиться и работать в общем. Да и геморроя с нехваткой памяти не стало.

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 5,00 out of 5)
Загрузка...
8 588 views

После покупки радиостанций, встал вопрос о зарядке шести(6) аккумуляторов за раз. Просто приделывать боксы для аккумуляторов к заряднику на два аккума, не стал. Тк зарядник врядли выдержит дополнительную нагрузку.
Немного поразмыслив и покопавшись в закромах….был найден старый, но работающий АТ блок питания. К нему и решил приделать четыре бокса для батареек ААА, как есть. То есть без каких либо переделок. Единственное, что пришлось сделать, так это подпаять балластные сопротивления. Один резистор 3.6 Ом, на каждый бокс. И подключить всё это дело на 5 вольт компьютерного блока питания. Конечно такой зарядник наверное не лучшим образом сказывается на ресурс аккумуляторов. Но нам то нужен другой результат! Зато теперь таким вот образом, я могу заряжать до 12 аккумуляторов за раз. Зарядку произвожу как обычно, в течении 12 часов.

И в придачу пара фоток:




В общем вот такой вот «колхоз» получился. Но зато работает это!

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
1 371 views

Очередная бредовая идея или увлечение и соответственно очередной новый девайс. Долго я ходил и смотрел на металлоискатели. Читал отзывы и рекомендации. И в следствии всего этого, решил остановиться на модели Garrett ACE-250. Ценник по городу в различных фирмах оказался один и тот же — 12490 рублей. Видимо региональное представительство фирмы Гарретт рассовало тут свою продукцию по одной цене. Ценник мне показался слишком завышенным, и я решил посмотреть в интернете, кто и по чём предлагает данную модель. По России ценник оказался тем же. А вот на ebay нашёл у официального дилера с вместе с доставкой в Россию — за 7500 рублей. Его и заказал.

В итоге посылка шла 17 дней. Вес посылки — 2.2 кг. Странно что посылка пришла не на родную почту, а в другое отделение (которое тоже рядом оказалось).

Результат поиска:

Внутрироссийский
почтовый идентификатор:
CQ6905xxxxxUS
Принято к пересылке:
Соединенные Штаты Америки
Посылка обыкновенная
Без разряда
Без отметки
Отправитель:
Получатель:



Операция Дата Место проведения операции Атрибут операции Вес (кг.) Объявл. ценность (руб.) Налож. платёж (руб.) Адресовано
Индекс Название ОПС Индекс Адрес
Приём 11.02.2012 12:48 Соединенные Штаты Америки 33002
Прибытие в ММПО 14.02.2012 06:34 Соединенные Штаты Америки USMIAA
Экспорт 14.02.2012 06:36 Соединенные Штаты Америки USMIAA
Импорт 23.02.2012 17:20 104003 МОСКВА PCI-3 2,220 0 0 450078 УФА
Передано таможне 24.02.2012 10:00 104003 МОСКВА PCI-3 2,220 0 0
Таможенное оформление завершено 24.02.2012 13:52 104003 МОСКВА PCI-3 Выпущено таможней 2,220 0 0
Обработка 25.02.2012 05:40 104003 МОСКВА PCI-3 Покинуло место международного обмена 0,000 0 0
Обработка 28.02.2012 07:20 450962 УФА МСЦ ЦОПО Прибыло в сортировочный центр 0,000 0 0
Обработка 28.02.2012 13:40 450962 УФА МСЦ ЦОПО Покинуло сортировочный центр 0,000 0 0
Обработка 28.02.2012 15:11 450005 УФА 5 Прибыло в место вручения 0,000 0 0

«Девайс» приехал в огромнейшем  мешке. В который запросто можно упаковать пару человек. 🙂 Судя по таможенной наклейке на мешке, это видимо уже наши таможенники постарались с такой упаковкой.

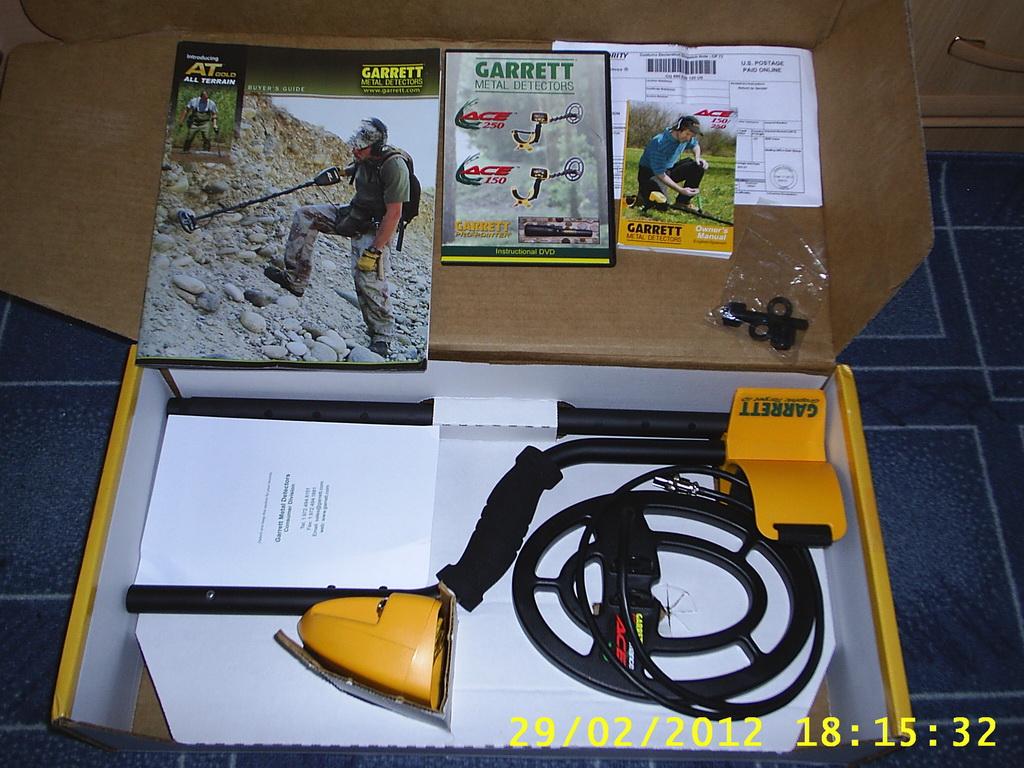

Сам металлоискатель оказался в родной фирменной коробке. Внутри оказался сам металлоискатель, штанга, катушка, мануал(english only), DVD диск, журнал (естественно на инглиш), гарантийный талон. Гарантия считается по серийному номеру с даты производства и(или) регистрации на сайте гаррета, в течении 2-х лет на сам прибор и 1 год на поисковую катушку.
Кстати. На сэкономленные 5тыщ, я решил прикупить более лучшую поисковую катушку — NEL Tornado 12×13″ для ACE 150, 250, 350

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
5 917 views

«Гуляя по инету» наткнулся на схемку металлодетектора.(Ссылка на оригинальную статью — http://vrtp.ru/index.php?act=categories&CODE=article&article=2476)
И вот она очередная, достаточно интересная конструкция на микроконтроллере.
Схема детектора, на удивление проста. Да и со стабильностью у неё всё в порядке.


Изготовление платы заняло около часа. Дольше всего занял поиск нужных SMD компонентов на старых платах от убитых винтов и прочей дохлой электроники. Ну и ещё пришлось напрячься вспомнить как работать с Willem-им программатором.
В итоге плата была готова к работе уже часа через 4-е.
Корпус для металлодетектора — как то прислали года два назад, два халявных образца(с прорезиненными боками) от какой то конторы.
В общем получилось вот так:

Далее…

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 5,00 out of 5)
Загрузка...
23 286 views

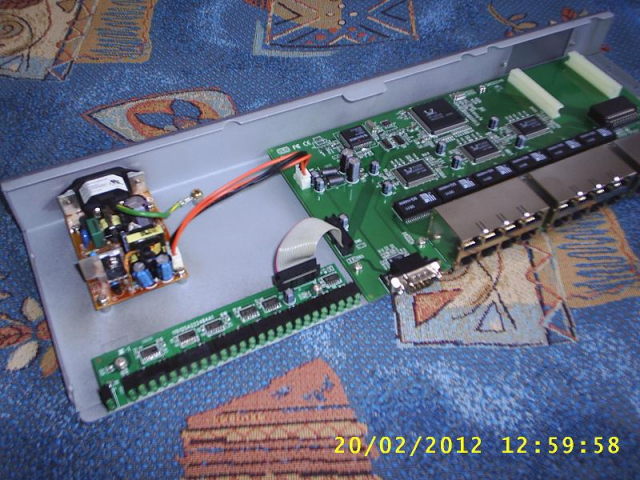

Проработав верой и правдой года 3-4, в один прекрасный момент сдох управляемый свич (switch) Compex SAS2224b. Признаков жизни — ноль. Заменив в срочном порядке сдохший коммутатор на другую железку, у этой решил изучить внутренности. Каково же было моё удивление, когда после вскрытия коммутатора я обнаружил «херовый блок питания». А херовый потому, что напомнил он мне дылинковский.

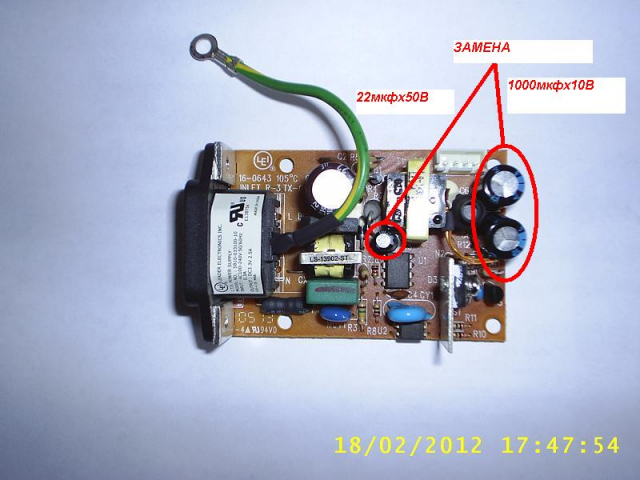

Внимательно изучив блок питания, я обнаружил пару конденсаторов (1000мкфх10В) слегка начавших вздуваться. Заменив их проверил блок питания. Но он так и не заработал. И потом я уже вспомнил про болячки блоков питания рутеров. И как оказалось я был прав. Заменив конденсатор 22мкфх50В (см. рисунок) — блок питания заработал, начав выдавать положенные 3,3В

На этом весь ремонт и закончился. И железка снова в строю.
Ну и заодно напоследок мануал и утилита администрирования для свича.

sas2224bv1.1c-QIG — мануал
SAS2224 — короткое описание
WinSmart-v4.00 — утилита администрирования
