Рубрика: Электроника

Недавно приобрёл комплект забавных платок. Позже выяснил, что это довольно таки редкий клон денди под названием Liko BBG-1. Сама приставка в сборе(комплект) выглядит вот так:
01-Liko_BBG-1
Но у меня было три раздельные платки. Немного помедитировав, решил их соединить спаяв всё это дело вместе, благо все шлейфики были на месте. 10 минут работы паяльником, и всё собрано.
OLYMPUS DIGITAL CAMERA
Подключив БП на 12 вольт, вставив картридж от денди и подключив джойстики — приставка(плата) запустилась. Даже удалось поиграть в пару игр.
Но вот что делать дальше с этими платами — ума не приложу. Может у кого есть корпус с дохлой электроникой, то купил бы. Или наоборот. Могу рабочую электронику продать. Ибо раритет однако.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
1 777 views

Решил сменить подсветку шкафа. Тем более что родная подсветка жрёт электричество, греет воздух, и иногда приходится ездить и искать специальные безцокольные(со штырьками) лампочки накаливания на 12 вольт.
OLYMPUS DIGITAL CAMERA

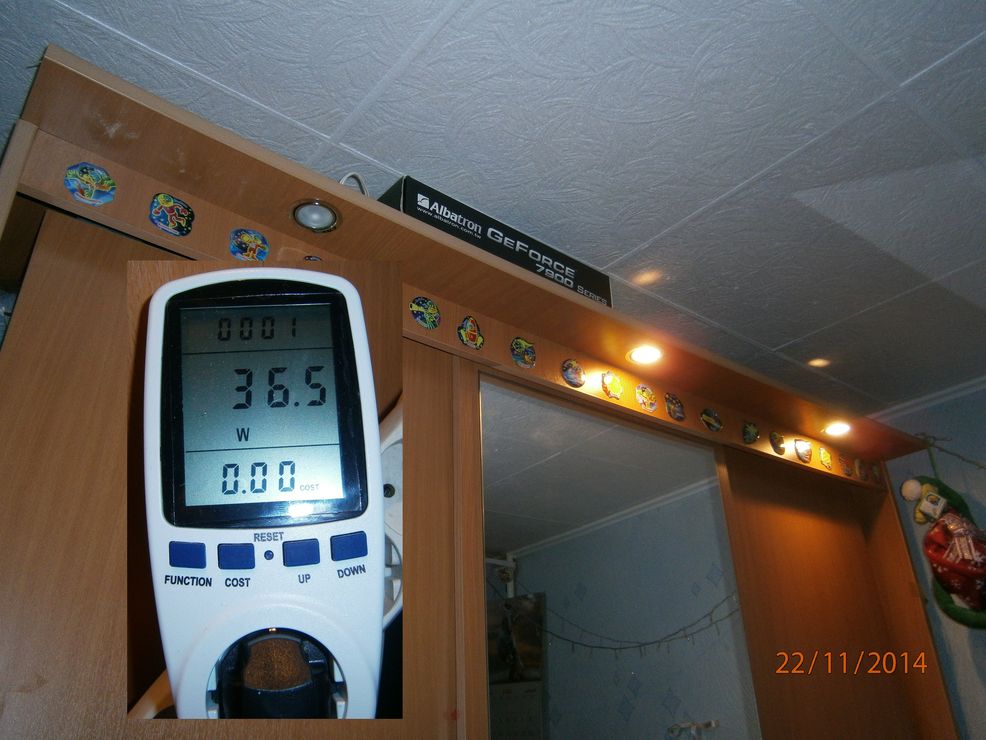

В данном случае пара лампочек жрёт аж 36 ватт. При этом света не особо и много.
OLYMPUS DIGITAL CAMERA

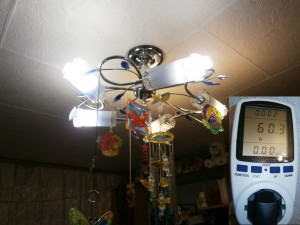

А 5 ламп дневного света и светят неплохо и «жрут» чуть меньше.

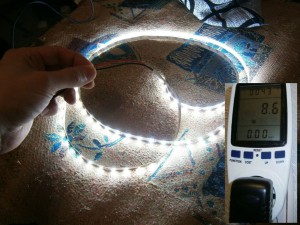

В как раз без дела валялась светодиодная лента длиной 5 метров. Её и пустил в ход, отрезав кусок нужной длины.
OLYMPUS DIGITAL CAMERA
К ленте припаял какой-то блок питания(зарядник) на 12 вольт(500мА). И приклеил её по краю шкафа, благо лента шла с двустороннем скотчем.
OLYMPUS DIGITAL CAMERA

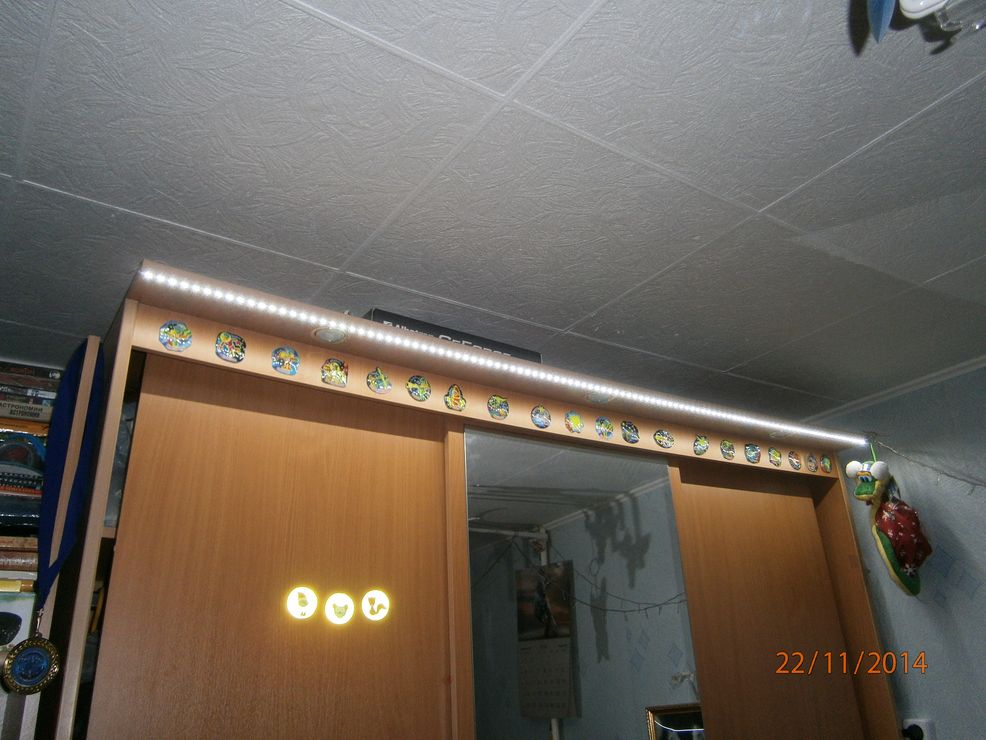

В итоге получилось вот так. Мне нравится.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
503 views

В общем то данная тема больше интересна водилам служебных авто, чем частному лицу. Ибо частник пытается смотать пробег, а водилы служебных машин наоборот намотать. Интерес и тех и других вполне понятен 🙂
В общем принесли тут один не рабочий экземпляр для намотки пробега на автомобиле Mitsubishi Lancer. Ремонт занял буквально 5 минут, путём припаивания отвалившегося проводка. Но самое интересное и ужасное я узнал позже. Эта мелкая хреновина была куплена за 6 тыщ рублей!!!!!!!! В общем то для не разбирающегося чела может и нормально, но не для меня, тк я видел внутренности и знал из какого подножного говна оно состоит. Поэтому было принято решение срисовать схему и выложить в публичный доступ, чтобы в мире стало поменьше лохотронщиков.
Итак сама схема!!!
mitsubishi_lancer_cheat
Стоимость всех деталей вместе если их покупать ~ 20 рублей. Но можно и так найти (дохлый БП от компа, помойка, итд)
Чуть позже могу сделать фотку, где под капотом оно подключается (в верхнем левом углу подкапотного пространства — разъём датчика АБС)
Ну и всё. Пользуйтесь.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
1 330 views

Настало время когда я решил отвязать свой 3G модем от мегафона и сделать его более универсальным, тоесть чтобы можно было воткнуть любую сим карту(Билайн, МТС или Мегафон) и пользоваться.
modem_e173u-1
В интернете, в частности на 4ПДА форуме есть всё чтобы это сделать, но обилие информации просто вводит в ступор и даже меня. Поэтому я решил тут выложить все файлы и коротенькую инструкцию по анлоку своего модема.


1. Скачиваем хуавей терминал - huawei_terminal
Запускаем, жмём connect, и вводим команду ATI, смотрим и записываем версию прошивки и IMEI.
Далее, если версия прошивки модема - 11.126.15.00.209 , то это наш случай и переходим к шагу №2,  иначе уходим отсюда навсегда, чтобы не убить модем!!!
2. Скачиваем обновление для модема - e173update_11.126.85.00.209_b427    Запускаем и дожидаемся конца обновления прошивки модема.
Запускаем терминал и проверяем опять версию прошивки командой ATI. Версия должна быть - 11.126.85.00.209 .  Если всё ОК, то переходим к пункту 3.
3. Качаем калькулятор unlock кодов - hCalc    Запускаем, вводим IMEI и нажимаем CALC.
В терминале вводим:
AT^CARDUNLOCK="MD5 NCK", Где MD5 NCK код MD5 NCK сгенерированый в hCalc - вроде как сброс счётчика
AT^CARDLOCK="NCK", Где NCK код NCK сгенерированный в hCalc
4. Качаем универсальный под всех операторов дашборд - huawei_modem_2.0_utps11.300.05.21.343_driver_v._4.22.05-1    Запускаем и ждём конца обновления.
Если всё ОК. Вынимаем модем. Удаляем "старый мегафоновский дашборд" из системы(заодно и дрова удалятся). Вставляем модем. Запускаем с него установку нового универсального дашборда.
На этом всё. Теперь можем вставлять любую сим карту и пользоваться интернетом.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
644 views

Встала задача — установить GPS трекер на автомобиль, и получать данные о местоположении через gprs интернет и отражать все перемещения на карте. Для этого заказал GPS tracker на алиэкспрессе за 950 рублей. На оригинал не особо рассчитывал, но за такие бабки и этот кусок г…. сойдёт. Приехала вот такая коробочка. По бокам которой написано — Packaging for Aliexpress / Ebay only(забавная фраза).

OLYMPUS DIGITAL CAMERA
Далее всё распаковал и разложил:
OLYMPUS DIGITAL CAMERA
Слева направо, сверху вниз….. мануал на инглише, зарядка для аккумулятора, магнитная крышка, влагозащитный чехол, аккумулятор BL5, собственно сам трекер TK102, блок питания для трекера/зарядки, и CD диск.

Итак начнём. Для начала полностью зарядил аккумулятор. Потом сходил до билайна и прикупил симку с тарифным планом GO!2014(без аб. платы, СМС 1.2р, gprs интернет — бесплатен). Далее установил в трекер ненужную флеш карту на 2 гига(пусть будет раз уж есть место под неё), потом сим карту, и аккумулятор. Трекер начал периодически моргать зелёным светодиодом.

Настраиваем сам трекер(смс команды):
1. begin123456
2. apn123456 internet.beeline.ru beeline beeline
3. gprs123456
4. adminip123456 193.193.165.166 20488 - настройки сервера для http://orange.gps-trace.com
adminip123456 213.219.245.116 20100 - настройки сервера для сервера gpshome(в настройках - china tracker).
Это самый быстрый способ запустить gps tracker.

Далее зарегистрировался на http://orange.gps-trace.com
В личном кабинете выбрал тип устройства TK110 (узнал на сайте wialon) и вбил IMEI код — 0xxxxxxxxxxx (ноль и последние одиннадцать цифр IMEI кода — узнал там же)
IMEI код можно посмотреть на самом устройстве или командой: imei123456

В итоге через некоторое время на сайте появятся данные о местоположении.
И ниже пример поездки в один из соседних городов.
gps-tracker_01

Ну а теперь выполним "тюнинг" жпс трекера:
1. password123456 newpassword - устанавливаем новый пароль
2. clear123456 - очистка вставленной флеш карты
save030s***n123456 - сохранение координат на флеш карту при отсутствии канала связи
3. tracker123456 - режим трекера ; monitor123456 - режим прослушки присходящего вокруг
4. time zone123456 0 - настройка часового пояса UTC+0

Остальные функции оказались не особо нужными мне.

И напоследок инструкция на GPS трекер xexun_tk102_manual. Правда тут нету команд настройки под флеш карту, но большинство команд совпадают с теми что в бумажной инструкции.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
3 030 views

Получил очередной китайский девайс. Данный GPS трекер оказался не очень пригодным для навигации, тк определение координат происходит посредством GPRS. Но! Как GSM жучок, работает отлично!
Обошлось это чудо, ровно в 500 рублей, что вполне неплохо и тем более законно!!!
OLYMPUS DIGITAL CAMERA

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
515 views

В течении пары дней принесли пару USB флеш накопителей со следующими симптомами: невозможно записать, отформатировать(пишет что снимите защиту записи, которой как бы и нету), ну в общем флешка как сувенир!
Сразу же решил заглянуть на сайт трансценда. И обнаружил утилитку — OnLineRecovery.
Скачать можно с сайта компании Transcend или отсюда — OnLineRecovery_v1.0.0.36 , и заодно мануал на инглише — JetFlash-Online-Recovery-EN.

Подключаем флеш накопитель к компьютеру и запускаем утилиту. Кстати, очень важный момент — НАЛИЧИЕ ИНТЕРНЕТА!!! Утилита что то там скачивает, проверяет и предлагает отформатировать флеш, на что мы и соглашаемся. После пары минут ожидания, получаем вполне работоспособную флешку. Таким образом через 5 минут работы утилиты, к жизни вернулась пара усб флеш накопителей.

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 5,00 out of 5)
Загрузка...
2 497 views

Купил на рынке у какой то бабки за 3 бакса (100 рублей) почти полный комплект сеги. Собственно сама приставка, два джойстика, RF кабель. К сожалению отсутствовал родной блок питания. Поэтому в качестве блока питания взял от хаба Compex (7.5вольт 1500мА — реально выдаёт 10 вольт). Единственное пришлось порезать кабель и поменять плюс с минусом.

sega-mega-ken_01А ну заодно на материнской плате впаял дополнительный электролитический конденсатор на 3300мкфх16вольт — обведено красным кружком. Это было необходимо для того чтобы сгладить пульсации прущие с блока питания, хорошо слышимые в наушниках. Также восстановил порванную дорожку на плате. Саму плату почистил зубной щёткой от пыли и кое где ржавчины, и промыл спиртом.

sega-mega-ken_02В общем после всех этих мелких доработок и чисток, сега заработала как новая. Даже потратил пару часов на прохождение одной игры, получив при этом полное сатисфэкшн.

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 5,00 out of 5)
Загрузка...
1 136 views

Началась полная замена сигнализации в конторе. Естественно возникло желание заглянуть в снимаемые старые датчики. И вот что я нашёл в звуковом датчике срабатывающем на разбитие стекла — микроконтроллер PIC16F676.

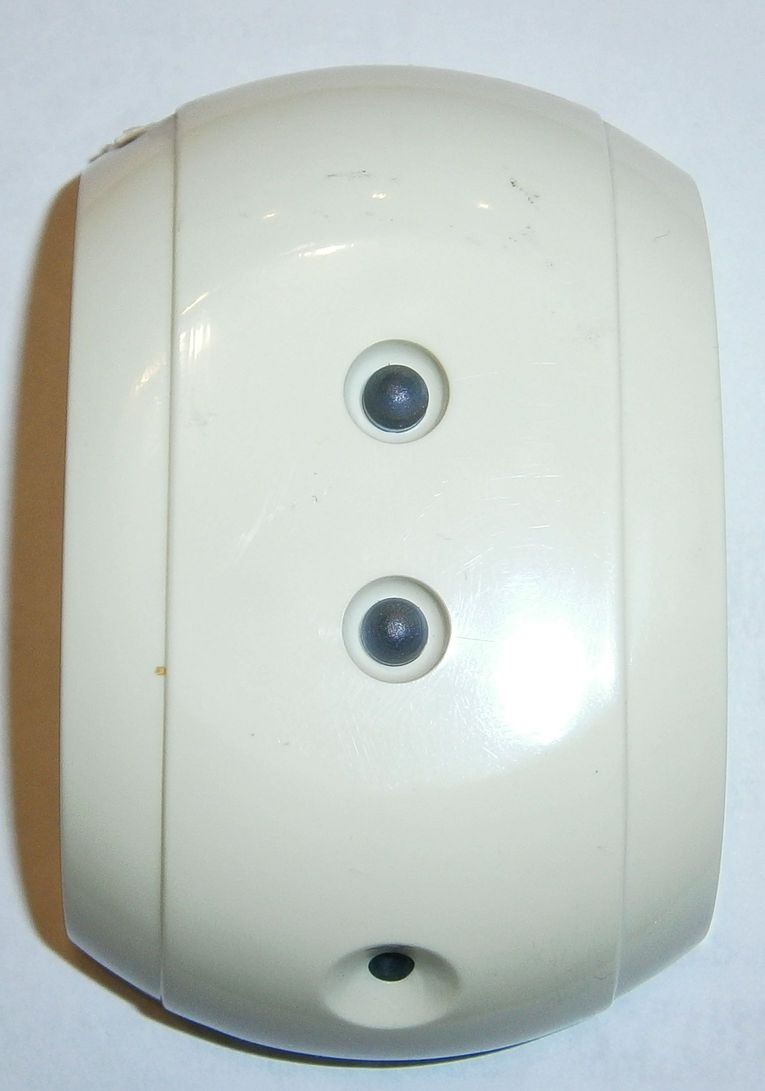

Собственно сам датчик:

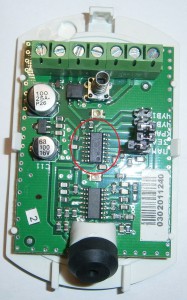

OLYMPUS DIGITAL CAMERAи место где находится PIC16F676 (место обведено красным цветом)
OLYMPUS DIGITAL CAMERAТеперь будем думать, что же можно собрать на данных пиках, ибо таких датчиков набралось со всей конторы около 30 штук.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
652 views

Отдали в мои шаловливые руки тачпад от какого то ноута Fujitsu(если вспомню какая модель была, то чуть позже напишу). Т.к. опыт подключения к ps/2 уже был, то особо разбираться в схеме не стал, а начал подключать методом «научного тыка». Сперва определил где может быть «земля» и питание тачпада и припаял их. А после уже подпаял оставшиеся два провода (CLK, DATA). У меня заработало лишь со второго раза(пришлось перепаять(поменять местами CLK и DATa))

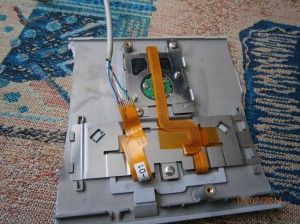

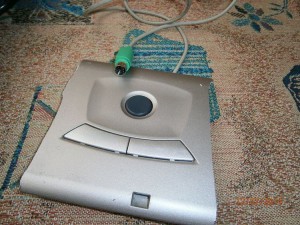

В итоге получилось так, как это выглядит на фотографиях ниже:
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
1 262 views
