В связи с финансовыми проблемами проекта пробки из окна, решил уйти с проекта, но полученный роутер всё таки пустить в дело. А для этого необходимо было его прошить обратно в нормальный роутер.
Итак приступим:
1. Для начала качаем следующие файлы:
Утилита tftpd32.400
Прошивка wr842ndv1_tp_recovery.bin — прошивка для версии роутера v1
Распаковываем это всё в одну папку.

2. Берём любой хаб или свич (так лучше будет, чем напрямую комп->рутер) и подключаем к нему роутер (подключаем к любому LAN порту).
Подключаем комп к свичу и выставляем следующие настройки сетевого подключения:
ип — 192.168.1.66
маска: 255.255.255.0

3. Запускаем утилиту TFTP от имени администратора, и проверяем интерфейс на котором запустилась утилита и наличие файла прошивки(ShowDir).

4. Включаем роутер с зажатой кнопкой WPS / Reset и ждём момента пока не загорится индикатор USB.

5. Утилита tftp автоматически загрузит прошивку в роутер.

Загрузка прошивки маршрутизатора продлится пару минут, после чего роутер перезагрузится.

А далее меняем ИП компьютера — автоматически, и после получения ИП заходим на стандартную веб-морду маршрутизатора.
Можно также качнуть более свежую прошивку маршрутизатора и прошить уже через веб-морду.

1 Star2 Stars3 Stars4 Stars5 Stars (6 votes, average: 3,83 out of 5)
Загрузка...
4 521 views

«Вылетел» из райда в хранилище один жёсткий диск. После замены на аналогичный, при загрузке стало вылезать сообщение «HBT Log full» и далее бесконечно — «Self testing». Но и это ещё не всё. Самое плохое что происходило, так это то, что при загрузке не запускались все сервисы (SSH, Monitoring UPS, NSync, FTP, NFS итд). Переписка с техподдержкой TheCus-а ничем не помогла. При повторной переписке, промелькнула идея прошивки всех жёстких дисков, самой последней прошивкой. У меня стоят винты Seagate Barracuda ST3000DM001. Залез на сайт сигейта. Скачал последнюю прошивку для данных винтов. Прошил 7 штук ибо 8-ой который заменил был совершенно с другой прошивкой и не требовал обновления.

И вот. Случилось чудо. После обновления фирмварей в жёстких дисках, хранилище нормально запустилось. Запустились все сервисы, перестало вылезать сообщение HBT Log full. В общем всё вернулось на «круги свои».

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 1,00 out of 5)
Загрузка...
1 230 views

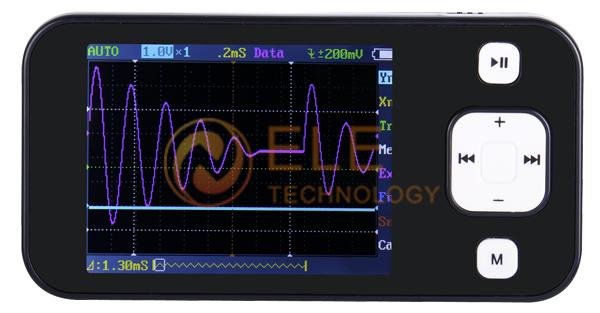

Прикупил на алиэкспрессе карманный осциллограф. Размером оно  с сотовый телефон. Ценник в районе 2000 рублей. За такие деньги — достаточно функциональное устройство.
OLYMPUS DIGITAL CAMERA
dso201-1dsomanual — инструкция пользователя

Собственно параметры устройства:
Mini 2.8″ 2Msps ARM DSO Nano Pocket Oscilloscop DSO201
Model — DSO201
Display — 2.8″ Color TFT LCD
Display Resolution — 320×240
Display Color — 65K
Max sample rate — 1Msps 12Bits
Sample memory depth — 4096 Point
Horizontal sensitivity — 1uS/Div~10S/Div (1-2-5 Step)
Horizontal position — adjustable with indicator
Vertical sensitivity — 10mV/Div~10V/Div (with ×1 probe) \ 0.5V/Div~10V/Div (with ×10 probe)
Vertical position — adjustable with indicator
Input impedance — >500KΩ
Max input voltage — 80Vpp (by ×1 probe)
Coupling — DC
Trig modes — Auto,Norma,Single,None and Scan

Functionalities:
Automatic measurement: frequency,cycle,duty,Vpp,Vram,Vavg and DC voltage
Precise vertical measurement with markers
Precise horizontal measurement with markers
Rising/falling edge trigger
Trig level adjustable with indicator
Trig sensitivity adjustable with indicator
Hold/run feature
Test signal
Built-in 10Hz~1MHz (1-2-5 Step)
Waveform storage
Micro SD card
PC connection via USB as Micro SD card reader
Upgrade by bootloader via USB
Power supply 3.7V Chargeable Lithium battery / USB
Dimension (w/o probe) — 106mm X 55mm X 9.9mm

Package include:
— DSO Nano Digital Oscilloscope (with 3.7v lithium battery)
— Oscilloprobe x1
— USB Cable x1
— Manual x1
Устройством доволен. Хотя времени чтобы разобраться как пользоваться устройством, понадобится немало. Но зато потом оно выручит и не раз.

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 5,00 out of 5)
Загрузка...
1 500 views

Попался тут в руки тачпад от старого ноутбука Roverbook Explorer хз какого года и модели. И однажды промелькнула инфа, что там используется протокол ps/2. Погуглив, нашёл пдф на используемый протокол в данном тачпаде.
Synaptics PS/2 TouchPad Interfacing Guide — touchpad_RevB Увидев то что я хотел на страницах 10-11 данного чтива, стало всё ясно.
Итак приступим….

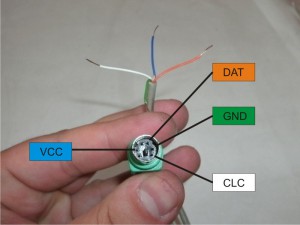

Распиновка ps/2 разъёма:

PS2-3
Если с разъёмом ps/2 всё более менее ясно, то с самим тачпадом придётся повозится, чтобы узнать где какой контакт.
OLYMPUS DIGITAL CAMERAПрозвонку начал с чипа тачпада. Распиновка чипа следующая:
1 = Reset
2 = NC
3 = IO
4 = GND
5-32 = IO
33 = NC
34-35 = IO порты кнопок
37 = XTAL (кварц 4MHz)
38 = XTAL
39 = GND
40 = NC
41 = NC
42 = NC
43 = CLK
44 = DATA
45 = +5V
46 = +5V
47 = GND
48 = GND

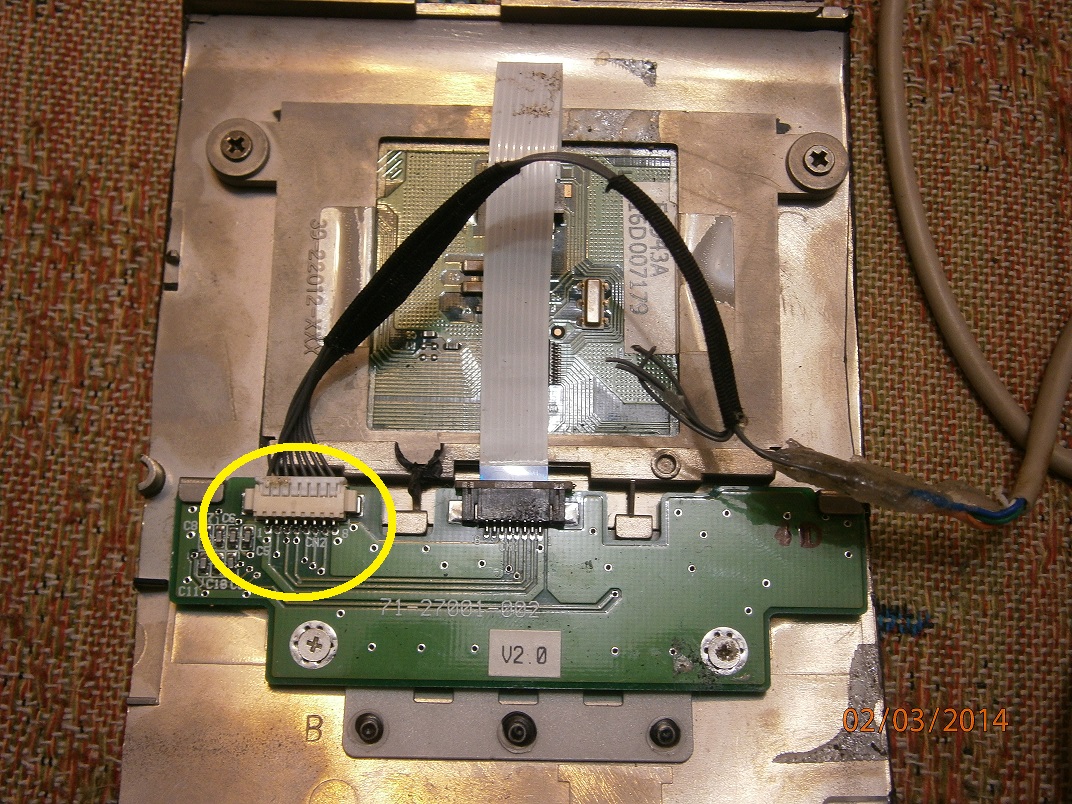

Нас интересуют пины 43,44,46,47. С помощью тестера узнаём какие сигналы и куда приходят на разъём тачпада. У меня получилось так(на рисунке разъём выделен жёлтым):
1 — +5V
2
3 — DATA
4 — CLK
5
6
7
8 — GND
Ну и соответсвенно подпаиваем шнурок от старой пс2 мыши. Всё. Профит. Имеем теперь переносной тачпад!

1 Star2 Stars3 Stars4 Stars5 Stars (1 votes, average: 3,00 out of 5)
Загрузка...
5 832 views

Решил сменить ноутбук. Старый roverbook U-100 надоел своим мелким 10.1 дюймовым экраном, да и навороченные сайты уже стали тормозить. Брать 14 дюймовые не хотел ибо слишком громоздкие. А 11.6 дюймовые — слишком мелкие опять же. Решил что брать буду 13 дюймовый. Поискав варианты, решил остановиться на acer travel mate p633m33124, ибо устраивало всё. Проц i3, размер, вес…. Кстати вес замерил электронными весами — нетбук(1.26кг), асер(1.87кг).

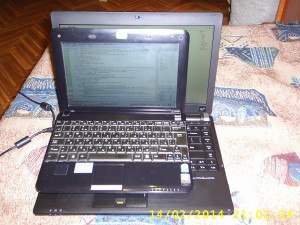

M3361S-3034Ещё один момент очень удивил. Это очень мягкая подсветка. Будто вместо светодиодной стоит ламповая. Глаза при такой подсветке устают гораздо меньше, хотя первое время это казалось очень непривычным и необычным. Хотя хз. Кому то это может и понравиться а кому то и нет. В общем это дело вкуса, потребностей, и временем использования, после чего становится ясно к чему бы это(насчёт подсветки).

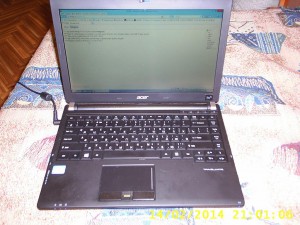

M3361S-3034Но меня в принципе всё устраивает. Ценник получился -18000 рублей — в комплекте с питухом, который позже был снесён нахуй и была установлена православная виндовс8.1

Так что теперь рад до ушей. Переношу потихоньку все данные.

2014-04-07 — Раздобыл Service Manual — ОЧЕНЬ ПОЛЕЗНАЯ КНИЖКА 🙂 — TravelMate_P633M_P633V_SG_amigas.ru

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
776 views

С мышью разобрались в прошлом посте. Теперь осталась разобраться с клавиатурой, т.к. родная амижная отсутствовала как класс. Опять же заказывать с ебая за немаленькие деньги (от 1500р и выше) как то не хотелось. Посмотрев на аминете в разделе хард, нашёл пару вариантов. Но остановился на варианте переходника собранном на мс at89c2051.
amiga_keyboard_01Сборку опять же производил без всяких плат, на коленке.
Прошивка контроллера — amiga keyboard firmware
После подключения, переходник заработал сразу.
OLYMPUS DIGITAL CAMERAВ темоусадочную трубку не стал запихивать. Засунул в коробочку из под какого то АТС-ого реле, так и оставлю. Проверил пару ps/2 клавиатур, все заработали нормально. В общем проверено — работает, рекомендую для сборки.

Инфа с оригинального сайта:
PC Keyboard to Amiga Adapter
notes on the programming of 8051 devices

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
864 views

Поскольку родная мышь была окончательно утеряна и возможности и шанса найти уже никакого, то пришлось искать схему по которой можно было бы подключить любую ПЦ мышь к Амиге. В общем то схем то полно. Но остановился на версии от RDC. Схему взял как для 5-и кнопочной мыши. Контроллер приобрёл PIC16F628A.
ps2m_2wheelСхема собирается без всяких печатных плат.
Контроллер прошивал следующей прошивкой — ps2m_5button
После первой прошивки, переходник не заработал. И как позже выяснилось из-за того что не были установлены определённые флаги при программировании, а конкретно следующие:

OSC = INTRC без CLKOUT
WDT = ON
LVP = OFF
MCLRE = OFF (digital I/O или что-нибудь в этом роде)

Остальные параметры не имеют значения.
После повторного программирования с необходимыми установленными флагами, контроллер заработал. Ну а далее запихнул собранную схему в термоусадочную трубку. И получилось вот так:
OLYMPUS DIGITAL CAMERAДаже УСБ мыши работают отлично через данный переходник. В общем доволен. Уж лучше, чем покупать родную Амижную мышь на ебае за 500-800 рублей. Бюджет этого кнтроллера -40 рублей + усб мышь с ближайшей помойки.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
1 211 views

Отпуск….Решил заняться восстановлением второй амиги. Проблемы у матплаты следующие — отсутствовал зелёный цвет, отсутствие родной клавиатуры и мыши. Начну пока с восстановления видео. К тому же приехал видеодак ADV101KP30, который заказывал на ебае. Стоимость ~10$.

Предстояло перепаять данный чип (VP101-3BA):
OLYMPUS DIGITAL CAMERAрис.1

На перепайку чипа на новый(ADV101KP30) ушло минут 5! Но! Видео совсем пропало. Безуспешно перепаивал его ещё раза три, пока не понял что пришло время садиться и читать пдф на данные чипы и выявления отличий из-за которых полностью отсутствовало изображение.

Даташиты на чипы:
vp101-3ba
adv101kp30
После внимательного просмотра и сравнения, было выявлено следующее — встроенный стабилизатор опорного напряжения 1.250в в VP101-3BA и отсутствие его в ADV101KP30! А также отсутствие внешнего стабилизатора опорного напряжения D125 (LM385) на плате амиги — смотрите рисунок 1 (место установки обведено жёлтым цветом). Поскольку под рукой таких стабилизаторов не оказалось, да и отсутствие таковых в магазинах, было принято решение взять это опорное напряжение со старого чипа, подпаяв его несколькими проводками.

Подключать будем по такой схеме:

fix_problemИ собственно новый чип и припаянный старый чип для получения необходимого опорного напряжения 1.25в

OLYMPUS DIGITAL CAMERA

И вот наконец то долгожданное нормальное видео:

OLYMPUS DIGITAL CAMERAВ общем медитация над даташитами  помогла, да и смекалка не подвела и как итог нужный результат достигнут. Может не очень красиво, но зато работает.

UPDATE 20-02-2014

Заказал на ебае 5 штук стабилизаторов LM285M1.2 за 100 рублей. Впаял данный стабилизатор:

OLYMPUS DIGITAL CAMERAНо видео опять пропало. Стал разбираться и оказалось, что на обратной стороне материнской платы отсутствуют детали R215 и С215. Впаял на их место соответствующие резистор и конденсатор номиналами 1kOm и 1mkf(неполярный). И видео вернулось!

OLYMPUS DIGITAL CAMERAНа этом я думаю возня с видео закончилась, если вдруг не захочется сделать выход S-Video или ещё какие доработки.

1 Star2 Stars3 Stars4 Stars5 Stars (No Ratings Yet)
Загрузка...
1 185 views

Принесли тут дохлый беспроводной «свич» — Beamish Y-7 3x1000w.

rc01

Разобрал, посмотрел….вроде всё в порядке. Проверил питание — оказалось почему то заниженным — 7.5В и 3.3В вместо 12В и 5В. Но начал с приёмника. Проверил проходят ли команды с пульта до приёмника. Команды проходят. С приёмника сигнал поступает на дешифратор и далее ….. глухо. Проверил преобразователь с 220В — без нагрузки всё ОК. Далее проверил всё и лишь в последний момент решил заменить интегральный стабилизатор 78l05. И как оказалось в последствии, проблема была именно в нём. Стабилизатор заменил на более мощный — 78M05 в DPAK корпусе(нашёл в  своих закромах).

rc02
На фото заменённая деталь вверху посередине.

Ну и напоследок — найденная схема приёмника YDK-30, данного выключателя.

YDK-30Надеюсь это теперь поможет кому нибудь при восстановлении данного девайса.

1 Star2 Stars3 Stars4 Stars5 Stars (6 votes, average: 4,33 out of 5)
Загрузка...
16 189 views

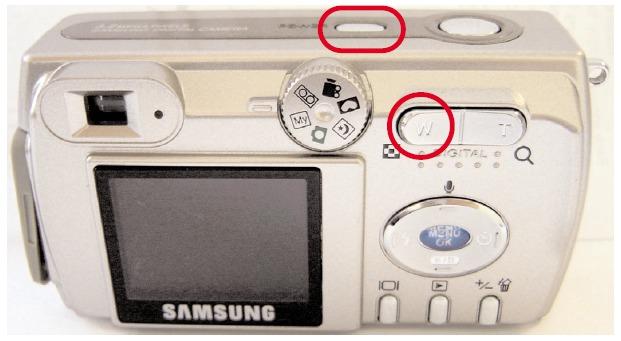

Вход в инженерное меню фотоаппарата Samsung Digimax 301:

digimax301Прошивку же к сожалению не нашёл, да и наврятли существует что-то более свежее чем та с которой шли фотоаппараты.

p.s. Фотик 2004 года. И до сих пор работает.

2013-10-10 Нашёл прошивку и решил сохранить — MEGAD301(Sony CCD) и для Panasonic CCD — MEGAD301_Panasonic_CCD

И мануал со схемами — samsung-digimax-301-schematics

Заодно поменял 3V батарейку на биосе фотоаппарата.
